希捷U5硬盘备份模块不一致的修复(图)

在希捷U5硬盘的修复过程中，有时会出现每次备份出来的固件模块都不完全一致的情况，特别是ATA模块在变化，但实际上ATA模块是应该不会变的。下面用一块希捷U5硬盘MODEL：ST320413A，SN：6ED2HGCL，FIREWARE：3.05进行固件模块备份，找出问题所在。

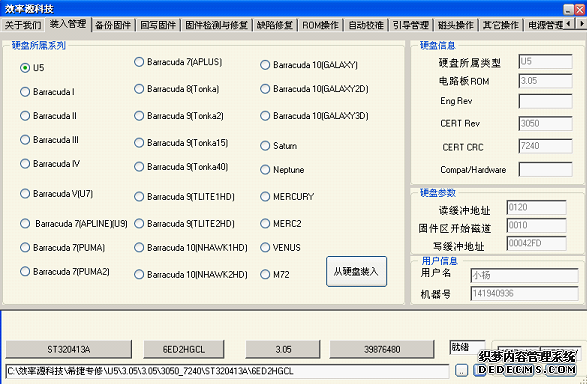

（1）将故障硬盘与维修终端及电脑连接好后，启动希捷专修程序。选择酷鱼系列进入"装入管理"工作界面后将其从硬盘装入，可以看到硬盘能就绪，也可以正常读出其参数，如图1所示。




图1

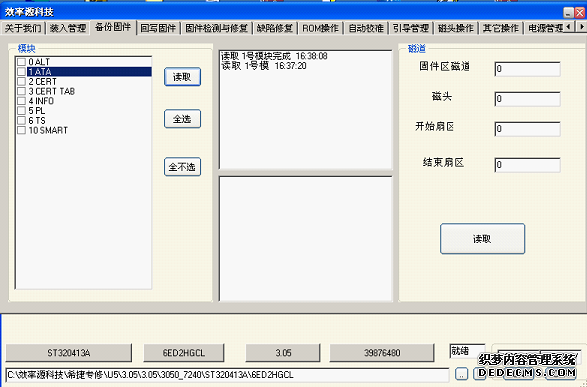

（2）切换到"备份固件"工作界面，选中所有固件模块，单击"读取"按钮备份固件，如图2所示。






图2


（3）关闭故障硬盘电源，退出专修程序。再重新启动专修程序，打开电源，用同样的方法在"固件读取"工作界面中另外再备份一次ATA固件模块。完成后用WINHEX程序打开两次备份的ATA模块，如图3所示。可以看到两次备份的ATA模块内容不一致。

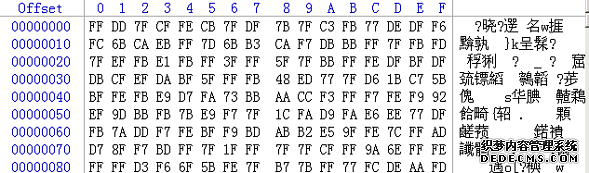

图3 第一次备份的ATA模块

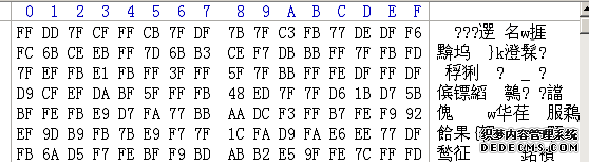

图3 第二次备份的ATA模块

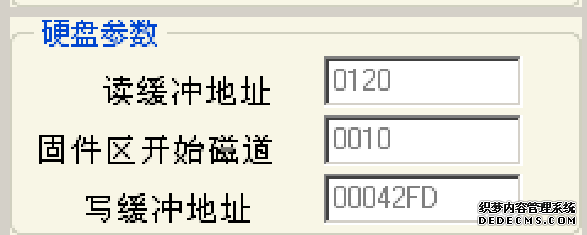

（4）仔细分析装入界面中的硬盘信息，发现硬盘参数栏中的读缓冲地址是从0120开始的，如图4所示。

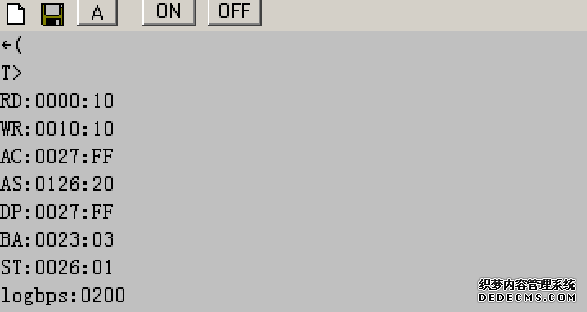

（5）切换到"指令模式"工作界面，用"？"指令查看缓冲地址，如图5所示，这里的读缓冲地址是从0000开始的，即读取的开始地址不对，所以备份的模块内容不相同。




图4 图5


（6）要解决这一问题需要在从硬盘装入时注意一下读缓冲地址的数据，如果其和指令模式下的读缓冲地址不一致，可以再次不断电重新从硬盘装入一次，就会正确读出硬盘的读缓冲地址，然后再备份出正确的固件模块。
注意提示：在硬盘装入时如果读取的硬盘读缓冲地址不正确，那么有可能在后面的其他操作中出现不成功，这种情况在U5硬盘中出现得比较多。
