迈拓硬盘更换PCB电路板数据恢复(图)

客户描述	我刚购买的一块500G的硬盘，用了没有多长时间，平时很正常使用，就这次开机发现硬盘不认盘。启动的时候盘好像当当的响，而且挺有规律。
需要恢复的数据	一些日常办公用的文件。
客户名称	枣庄二煤厂	服务类型	送修恢复	故障类型	硬件故障
解决方案	完全适用“Enter安全开盘数据恢复环境”，利用Enter专业设备与技术可以安全恢复数据。

送修介质基本信息	存储介质	硬盘	介质品牌	Seagate（希捷）
	介质接口	SATA	介质容量	500G
	介质型号	ST3500320AS
	介质序列号	D540-4K
	整机类型	台式电脑	操作系统	Windows XP
	分区类型		分区大小

数据恢复结果	100%?恢复	恢复时间	15小时
给客户的建议	硬盘使用时常出现意外故障，注重数据的及时备份是关键。建议，咨询Enter数据备份专家，帮您提供相关资讯。
售后服务电话	0531-82395563  400-600-6693

本例以迈拓硬盘（型号：6E030L0，CODE：NAR61590，SN： E10XXXXX）为例，介绍通过简单的更换PCB电路板恢复故障硬盘数据的思路。
（1）将故障硬盘与迈拓修复终端、电脑正确连接，启动迈拓专修程序，状态中显示硬盘状态不断在"忙"和"无硬盘"间切换，一直不能就绪，且硬盘电机一直不能正常启动，反复重复启动-停止-启动这一过程。
（2）将故障硬盘单独连接输出电源，电机能够顺利启动，这样就可以排除电机故障，初步将故障定位于PCB电路板上。
（3）为了确认问题所在，将PCB拆下连接到一个可以正常工作的硬盘上，开启程序后同样无法启动电机，可以肯定为PCB故障。解决这类故障可以采用更换PCB电路板的方法。
（4）将硬盘设为安全模式，重新启动迈拓专修程序，切换到"ROM操作"工作界面，读取出硬盘ROM，如图1所示。




图1

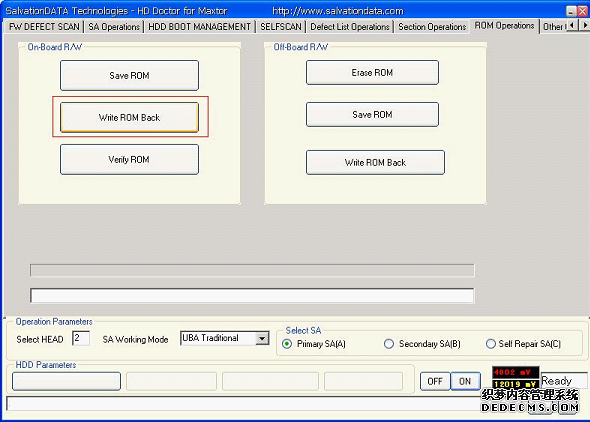

（5）找一块和故障硬盘PCB电路板形状相同的盘，将PCB电路板拆下后，同样设置为安全模式与迈拓修复终端相连，启动程序后切换到"ROM操作"界面，选择写入ROM，如图2所示。






图2

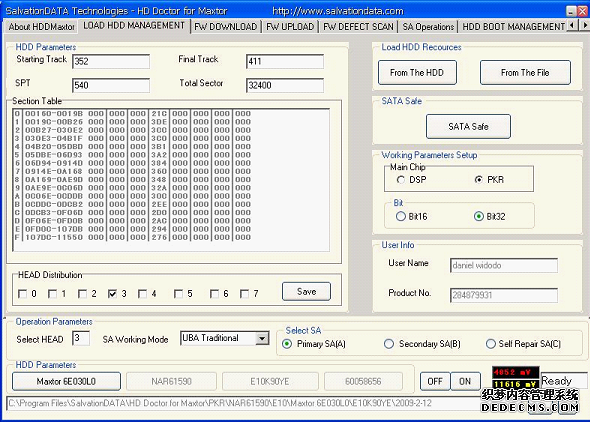

（6）写入完成后将此PCB连接到故障硬盘上，将跳线设置为正常模式，启动迈拓专修程序，直接装入硬盘成功，如图3所示。




图3

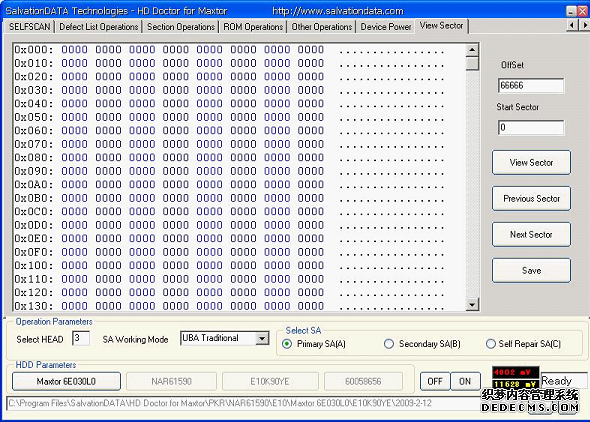

（7）切换到"扇区查看"工作界面，输入扇区地址查看扇区内容，其中的数据可以正常看到，如图4所示，更换PCB电路板成功。
