希捷硬盘校准后无法分区的修复

有的希捷硬盘在进行自校准操作后无法用分区软件DM等软件进行分区，查看到的容量也不准确。这种情况需要使用希捷专修程序中的"OFF LBA48"功能来解决。
下面以一块希捷K4硬盘为例，其MODEL号为ST340016A、SN号为3HSA8409、固件版本号为3.19，该硬盘以前做过校准，修复了坏道，但是不能分区。

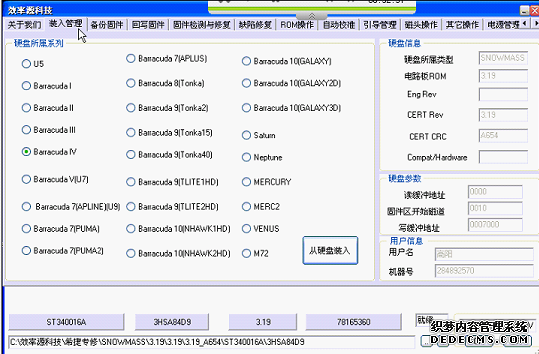

（1）将故障硬盘和维修终端、电脑连接好后，将其从硬盘装入，读出硬盘的基本信息和参数，可以看到该硬盘可以被专修程序识别，如图1所示。




图1

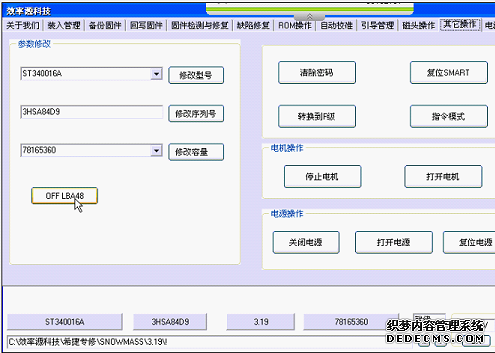

（2）切换到"其他操作"工作界面，单击"OFF LBA48"按钮，如图7所示。稍候若程序给出完成操作提示信息，此时即可断电，打开DM进行分区，如果DM不能分区也可以直接使用系统安装光盘来进行分区，完成修复操作。但本例中出现异常。




图2

（3）单击"OFF LBA48"按钮后，程序跳转到指令模式，单击"0FF"按钮后再单击"0N"按钮将电源复位一次，工作界面中的给出"Stuff was Unreadable"的错误提示，如图3所示。




图3

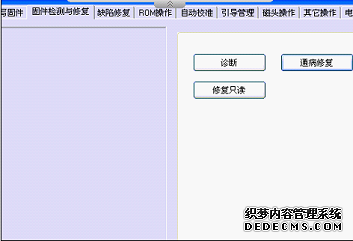

（4）此时需要进行固件检测修复。切换到"固件检测"工作界面，单击"通病修复"按钮，如图4所示。
（5）再切换到"指令模式"工作界面，将电源复位一次，其中的显示如图5所示。


图4 图5
（6）待硬盘就绪后重新从硬盘装入一次，硬盘的参数信息却是错乱的。此时需要切换到"其他操作"工作界面，将Model号修改为正确的，单击"修改型号"按钮，完成后将LBA值也修改为正确的，如图6所示。




图6

北京地区：北京市海淀区中关村大街鼎好电子商城A座(二期)五层A5822室
电话：010-51280176(多线) 82698760 QQ：945586269
上海地区：上海市闸北区天目西路547号恒基不夜城广场逸升阁2002室
电话：021-51691768(多线) 51691786 QQ：617952223

（7）修改完成后不能断电，再次单击"OFF LBA48"按钮，等待提示完成后再进入"指令模式"下查看电源复位后的提示信息，如图7所示。没有再出现"Stuff was Unreadable"的错误提示，操作成功。
（8）再将硬盘重新装入一次，此时参数读取成功。断电后将硬盘在分区软件中进行分区操作即可。
