一、前言

T43是最后一款经典外型的ThinkPad机器，唯一的缺点，就是太热太吵，基本上风扇转起来不会停。夜深人静的时候很是头痛。夏天马上要来了，让自己和本本继续为酷热和噪音煎熬？

以前曾经改造过一次，不过效果不理想。当时是用软性的散热硅胶垫，帖在南北桥、HDAPS、PWR、cpu导热管等等地方。看来，想更好的散热，得另想办法。时隔半年，在总结过去的经验基础上，进行这次改造。现在已经使用一天多了，效果很不错，待下文详细评测。图片由于是晚上拍的，光线不是很好，有些有点曝光过度，大家要以忍字为先，去伪存真看本质。

由于本文属于公开性质，我特地询问了本次改造的主角：我的T43，名字叫Cute，他以默认的方式同意了本次的发帖。

二、准备
这次改造耗时很长，从晚上9点一直折腾到凌晨2点，其间经历了一次返工……原因下文讲，呵呵。

先把工具排排开，看看，哈还真不少：

这个是3M散热贴，据说假货不少，据说而已。隐约可以看到的3M字样，要侧光才能看的清楚：

用到的灯板、标签等等的集体照：

马上最低成本升级为T43p！！经典的延续，延续的永恒，永恒的强悍！希望我的cute能在贴上这个新灯条后，能奋发向上，全面赶超T43p！ YY到此结束，上图：

用到的材料：

 ● 500ml易拉罐啤酒瓶（2瓶）
 注意啤酒瓶最好选择500ml装的，这种瓶子比较高，因为要用到铝片做散热片，所以高一点，更加游刃有余。为什么是啤酒瓶而不是可乐瓶？为什么需要2个？因为……

 第一个啤酒瓶：
 把自己灌醉。毕竟，需要下狠心的地方很多，比如拆灯条、给光滑如镜面般美丽的芯片上帖胶带等等，毕竟最后一款经典，自己花1W3买来的东西，这么下手，没点酒力恐怕会心软——|||当然不胜酒力的还是斟酌点喝。

 第二个啤酒瓶：
 灌醉你老婆/女朋友。这个工程还是比较耗时的，哈哈，开工前和老婆一顿狂欢大餐，然后老婆满意的去躺着看小说了，然后你就开工吧。多出来的一个瓶子，省的你万一手抖，搞砸了，还有第二次机会。

 ● 3M导热双面胶（3.5mm*3.5mm约4块）
 用来固定散热片，不能用普通的双面胶或者硅胶，普通的双面胶受热容易打滑，而且粘性不大爽快，总是黏呼呼的很难清理，3M的这个胶带如果将来拆除散热片的时候，很方便清理，不会黏的到处都是。如果用硅胶……除非你以后不想再拆散热片了。

 ● 大透明胶带
 用来黏掉掌托贴纸留下的胶，有网友说用橡皮，我试验过，绝对没有用胶带黏来的爽快。到尾声的时候，用来粘贴一个纸盒子，装好铝碎屑，以防扎到自己或者清洁工人的手。

 ● 面巾纸
 用来吸干易拉罐上的水、以及清洁芯片。到后来，手出了很多汗，最好垫在拆开的掌托部分，不然手上含有的盐分很容易让很光亮的铝变色，比如硬盘架以及光驱架、PC卡架，都是铝制，上面沾上手印很难看。

用到的IBM配件：

 ● BMDC-3卡
 T43可用的最高的蓝牙芯片，带modem。

 ● 蓝牙灯板条
 我买的是T43p的，呵呵，纯属YY……

 ● 掌托贴纸
 这个就不多说了，新迅驰标、Vista标、Ait标。

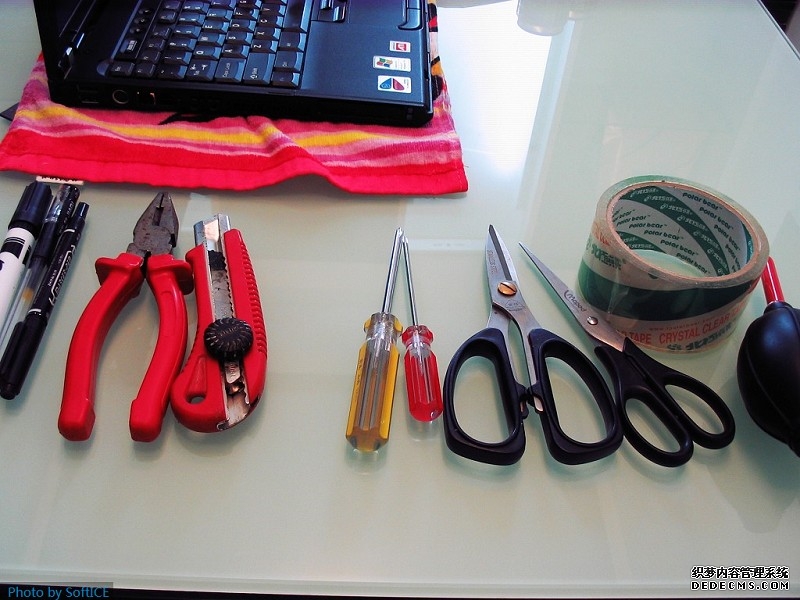

用到的工具：

 ● 钳子
 用于给铝片卷边。

 ● 强力剪刀
 用于剪开铝片。

 ● 普通剪刀
 用于裁剪胶带。

 ● 小十字螺丝刀
 质量一定要好，最好带磁性。尼龙螺丝质地很软，拧螺丝时温柔点。

 ● 美工刀
 用来在塑料袋上裁切出散热口。

 ● 针
 涂抹液态金属、挑开灯板、标签等。

 ● 3M布
 除尘。

 ● 普通毛巾
 垫在桌子上，防止顶盖划伤。我的这条毛巾还不错吧，哈哈。

 ● 吹气球
 除尘。

 ● 光盘笔（小）
 标记位置，这种笔号称可以在任何质地表面书写。易拉罐也不例外。郁闷的是，搞到手上，现在还没洗掉。

 ● 记号笔（大）
 用来在纸盒上写字……我们只有一个地球……

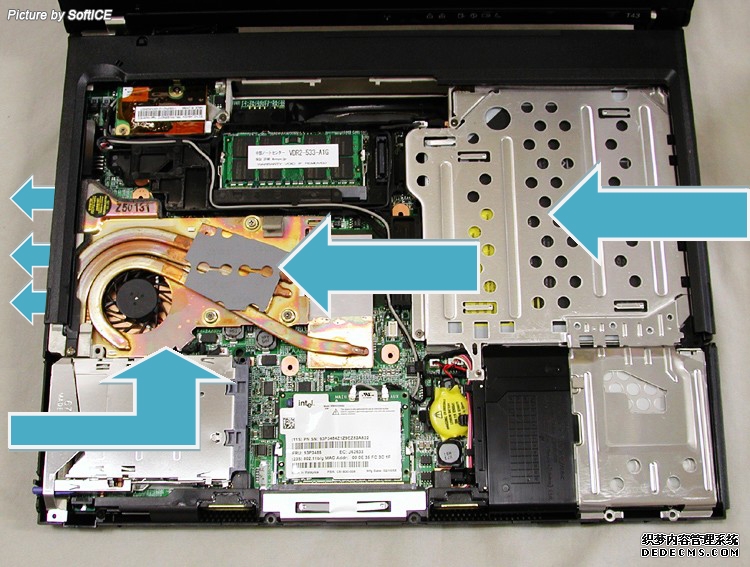

 动手之前，先搞清楚原理。事先我已经用香烟的烟测试了下机器周围的气流流向，结果是这样的（这张图是大和实验室的图，被我修改了）：

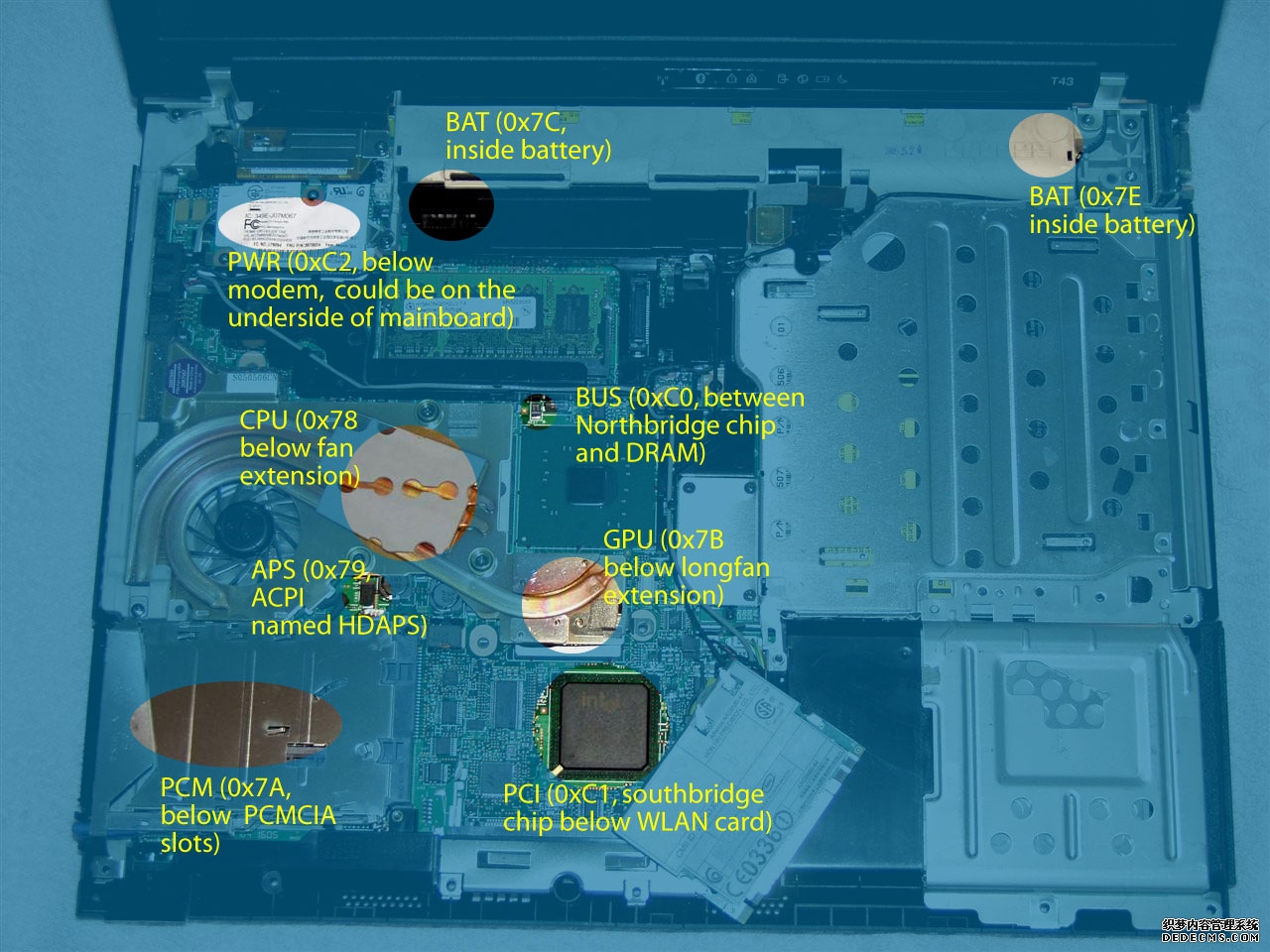

 然后，要搞清楚，各个温度探测点的位置（这个图同样不是我的，是fancontrol目录里面带的，至于出处我就不清楚了

 有了这些理论准备，就胸有成竹了，ok，开始动手吧！

三、开工

准备了这么半天，现在开始动手了！老兄你没喝多吧？哈哈

1、动工前留念

我的最爱：

在这里不得不说个事，很久很久以前，当我的T43还是非常非常新的时候，当时手边刚好有一瓶碧丽珠。于是呢，想来这东西可以给家具、皮具上光，那我的ibm也肯定没问题咯。于是喷上去！在顶盖上喷第一下我就悔了。原来顶盖是发灰泛红的很高贵的光泽，星星点点的闪光。碧丽珠一上去，立刻变纯黑色！和工程塑料没什么区别了……郁闷，没办法，既然喷了，就喷完整吧，搞的现在电脑好像才恢复本色……

哎，不知道坛子里面哪位兄弟说用碧丽珠好用的。尤其是屏幕，那东西实在不敢恭维。这个也是仁者见仁智者见智，喜欢纯黑色的兄弟，放心的喷吧，保证满意。

没拆之前的灯条：

我机器是T43-4DU，呵呵，不带P的：

原装没有蓝牙，但是透过屏轴，可以看到一条白色的蓝牙天线，说明是预留了蓝牙线的机器。一般高分屏好像都预置了，这个我不太确定，请高手指点。T43的高压条上是带蓝牙灯的，所以高压条也不用换，这样屏幕就不用动了，呵呵，不然可是大工程。

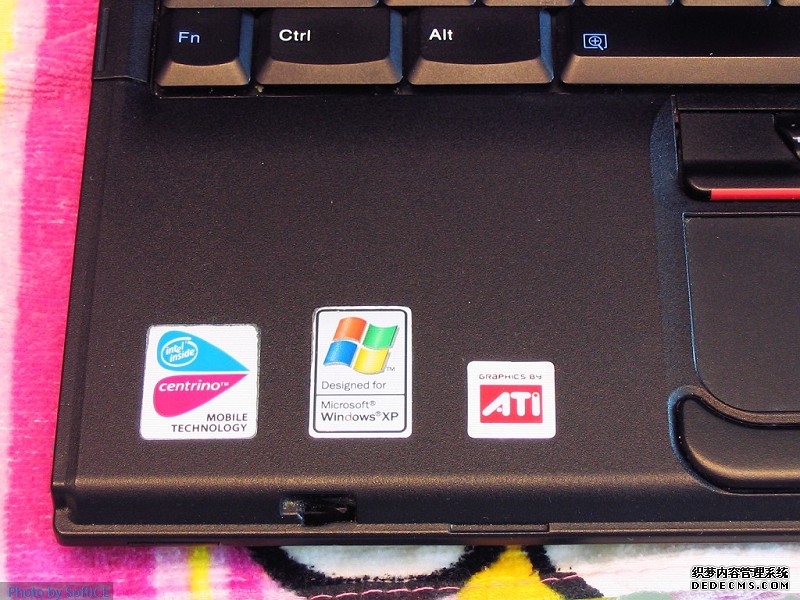

原来掌托上的3个标：ati标被我移到xp标旁边去了，默认的未知是迅驰标的上方。但是因为那个位置经常放手，标签很容易滑掉。看，标签旁边已经被勤劳工作的汗水和勤劳游戏的汗水给侵蚀了。

2、拆电池、掌托、键盘、CMOS电池

行了，拍照留念过了，开始给t43动手术吧。经常拆机的朋友应该熟悉，其实ibm架构非常好拆，呵呵，不过第一次拆机的朋友，还是手边放着拆机手册吧。
拆机前，做的第一件事就是拆下电池。此处省略原因一千字。

不知道是不是个体差异，我这台机器的电池有点松，没拆之前，还是很紧的，自从我第一次拔掉电池，就开始有点松……别乱联想……所以我就弄了个小纸片在电池滑道上面固定，效果不错。

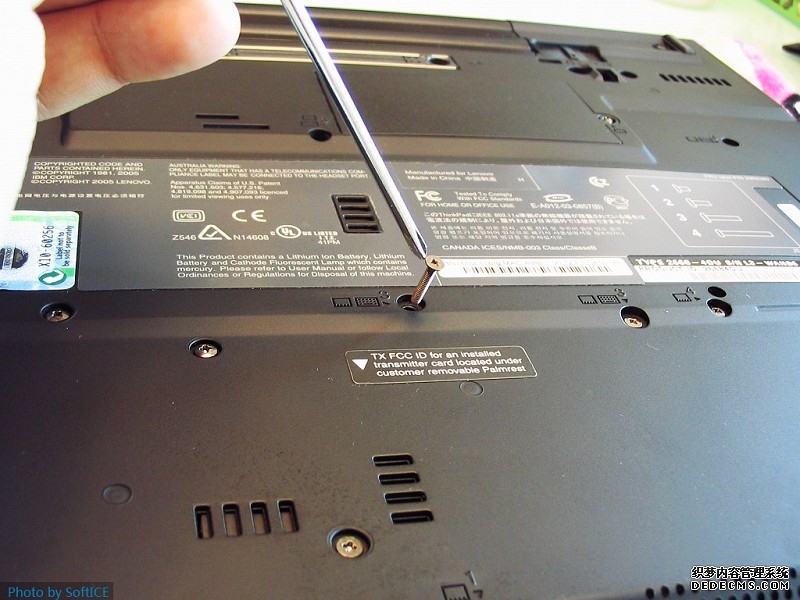

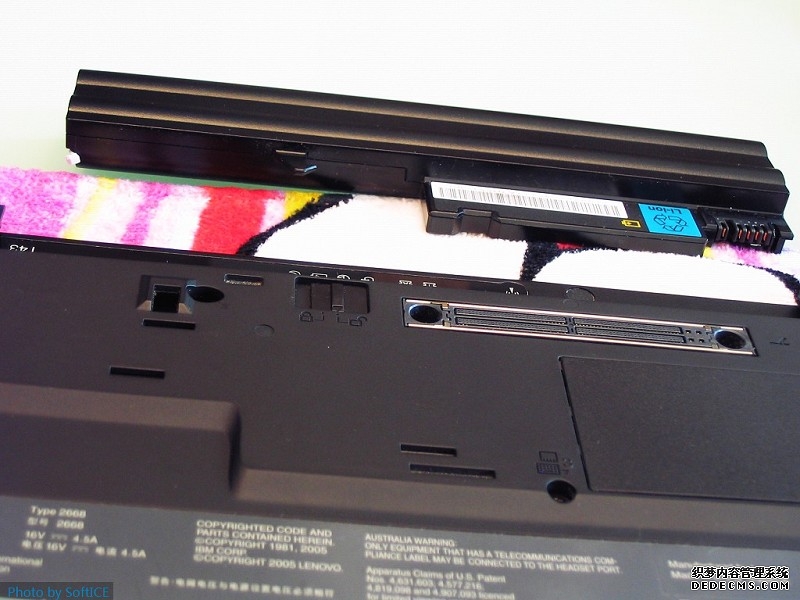

电池拆下后，把机器翻过来，拆1、2、3、4号螺丝。

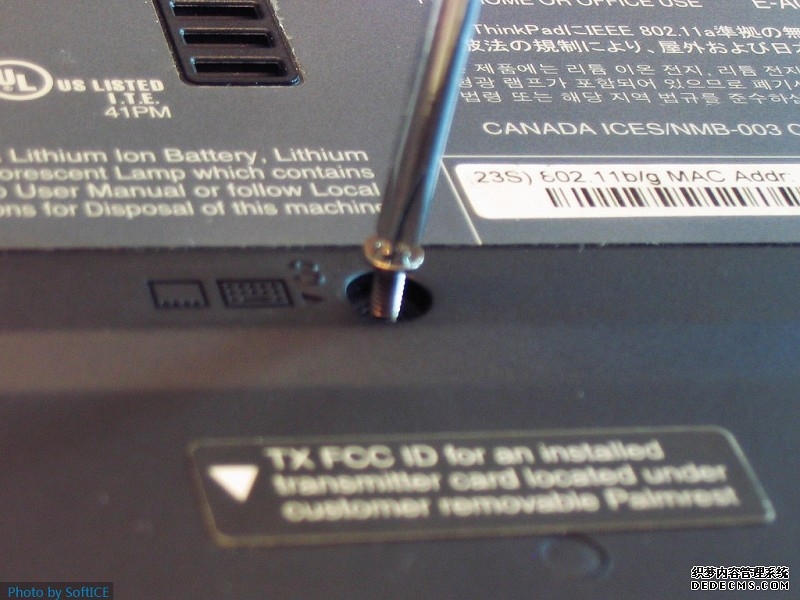

先用针挑开螺丝钙片，哦打错字了，是盖片。

这里说说针法。别垂直戳下去，除非你想在底壳上刻上你的名字。记得平着戳，还得轻点，因为旁边就是你的手指头，这可是高危动作。搞之前深吸一口气，有助脑部供氧以集中注意力。总之小心小心。

弄掉了螺丝贴片，把它倒着放好。别像我，等装的时候发现有好几片帖在了我腿上。这几个螺丝区别很大，从小到大为1-4号，区别起来没什么问题。拆吧，呵呵。

其实这些图大家都看腻了吧，不过为了照顾新手，还是帖上来了，呵呵，对这些图感觉不适的，请快速拖过……不过小心拖太快你的浏览器挂了。还是老老实实看吧：

遵循拆机手册的教导，用大拇指将这个位置向屏幕方向推：

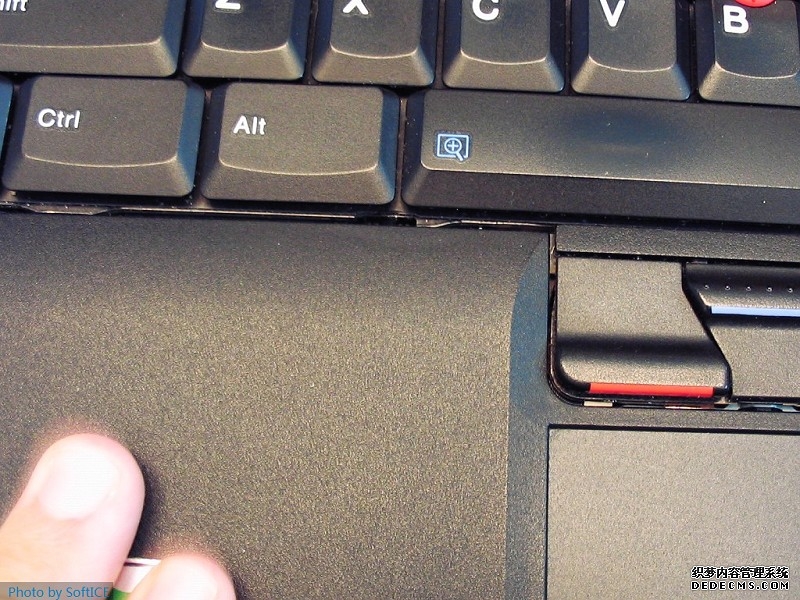

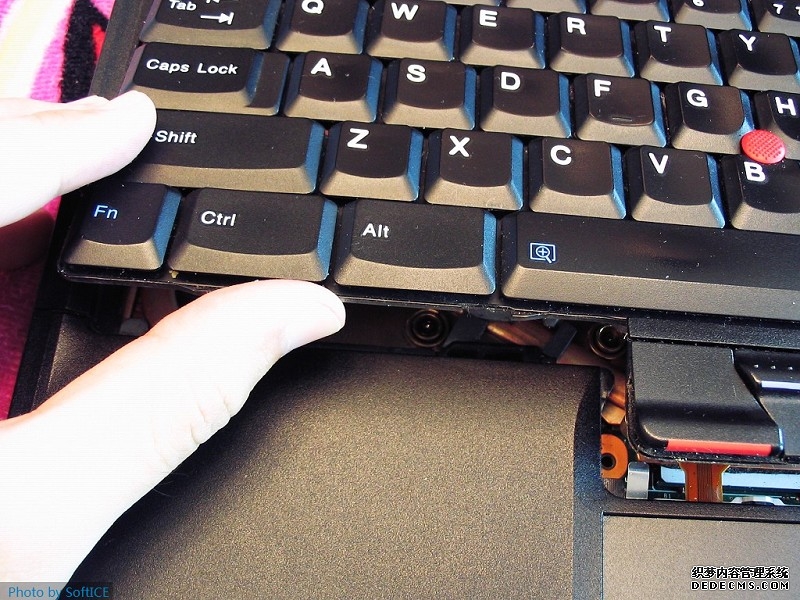

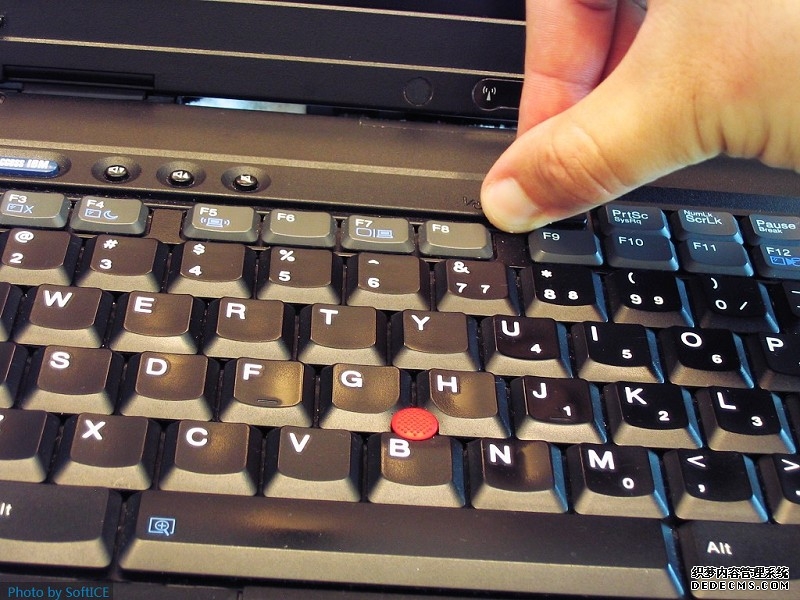

这个时候，键盘和掌托就有个缝隙了，用个牙签什么的轻轻一橇，键盘就出来了。

这里有人可能会问，掌托螺丝不是拆掉了么？怎么不干脆一起拿下来算了？不好意思，事实证明，不拿掉键盘，没法拿掉掌托。
键盘掀起来后，别着急把它拿旁边去，底下还有跟线那！别扯断了，那就只好到角落里面哭去了……

哦啊，恭喜，键盘拿掉了，然后拔下这个插头，掌托就能取下来了。

拆开掌托后，取下CMOS电池。因为下面的操作经常要把铝片塞进去试验，还是把一切电源都拔掉以保险。
好了，千里之行始于足下，拆开完成。

3、给CPU加液态金属散热膏

由于我的CPU散热膏是上一次改造的时候加的，所以就不给大家上详细的图了，就是这个家伙：

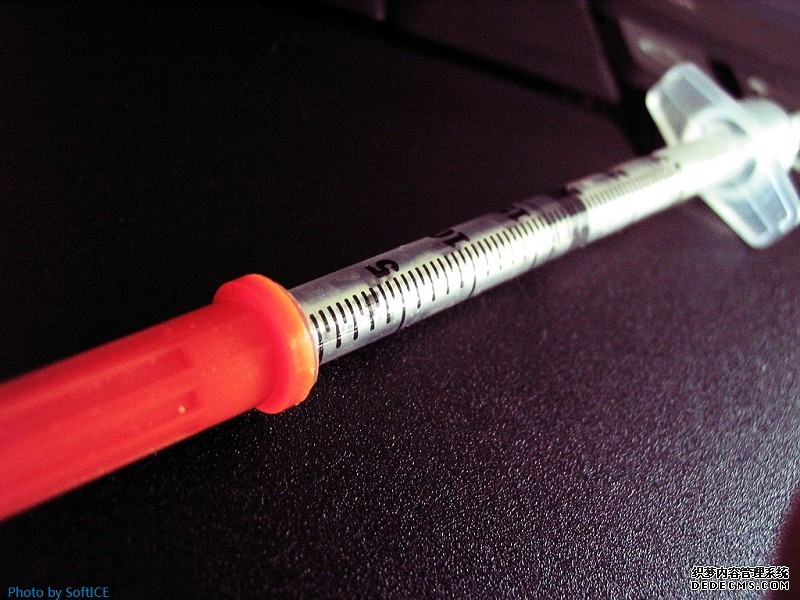

这玩意价格快赶上黄金了……这么一点点一百多米，当年也是喝了瓶啤酒才……

温度的评测我放在最后写，其实不必这么奢侈，北极银等等的高档散热膏就够了。这个东西弄起来很麻烦，因为它导电。所以务必不能涂太多，一小滴足够。

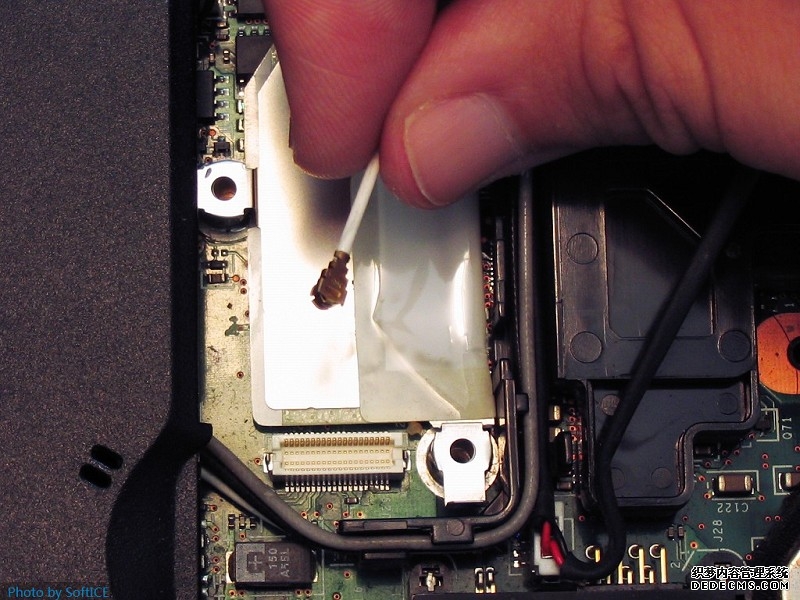

涂之前，把风扇拆掉，用酒精仔细的清洗掉上面残留的硅脂，然后在cpu表面滴一小滴，用针把它平均的涂到整个cpu表面。刚滴上去的时候，感觉好像水银，完全没法涂开嘛！可是拿针一涂，还真的能涂开……神奇的东西。据说能达到焊接级别的效果，实际也确实如此，不过，根据经济学定律，为了这20%的效率提升，你可能付出180%的成本。

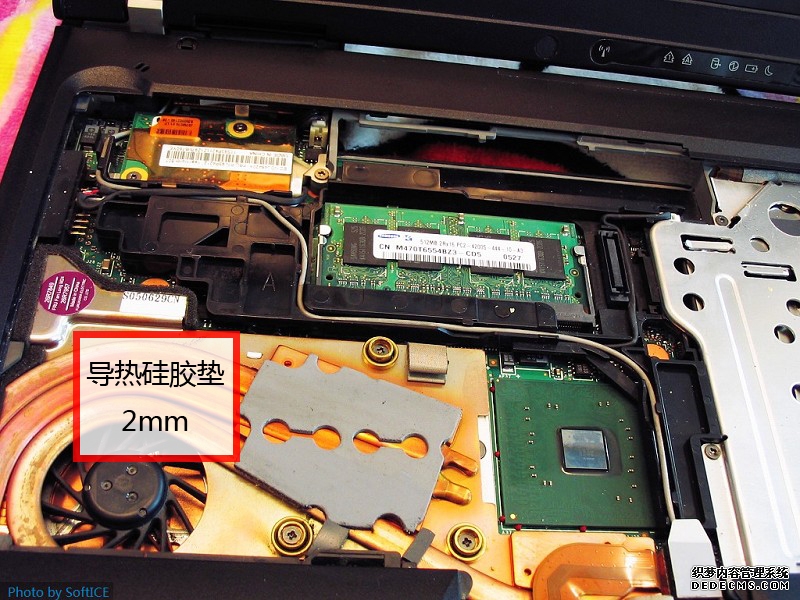

以前我在这个位置加了一些2mm的导热硅胶垫：

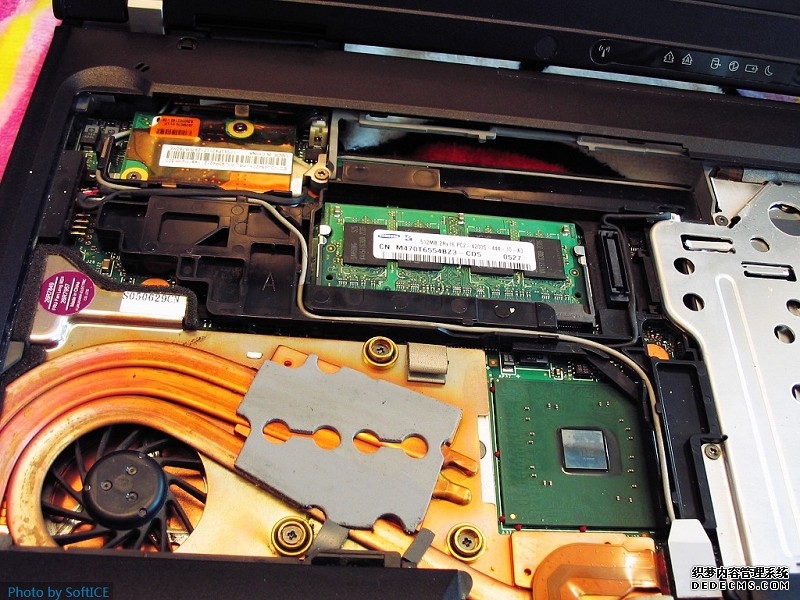

目的是想把CPU散热片上的温度导到键盘上来，来达到辅助散热的目的。但是事实证明，几乎没有效果。而且挡住了风扇的气流从上方流入，反而影响了散热，还造成键盘非常热。在玩大型游戏的时候，键盘上可以烤红薯了。普通应用的时候，键盘也是微微发热，非常影响舒适度，所以这里不推荐在风扇的任何位置加其他的导热硅胶垫了。原机配的一块刚好够用。

4、装BMDC-3

冲动是魔鬼。

为什么先说这句话呢，因为ibm发烧友，添配件的时候，无不都是冲动购物啊……朋友们，国外有个统计，男性最容易冲动购买的就是这些玩意儿。其实说啥都没用，买吧，只想着省钱和不想着省钱的人永远赚不到大钱……在矛盾中永生。

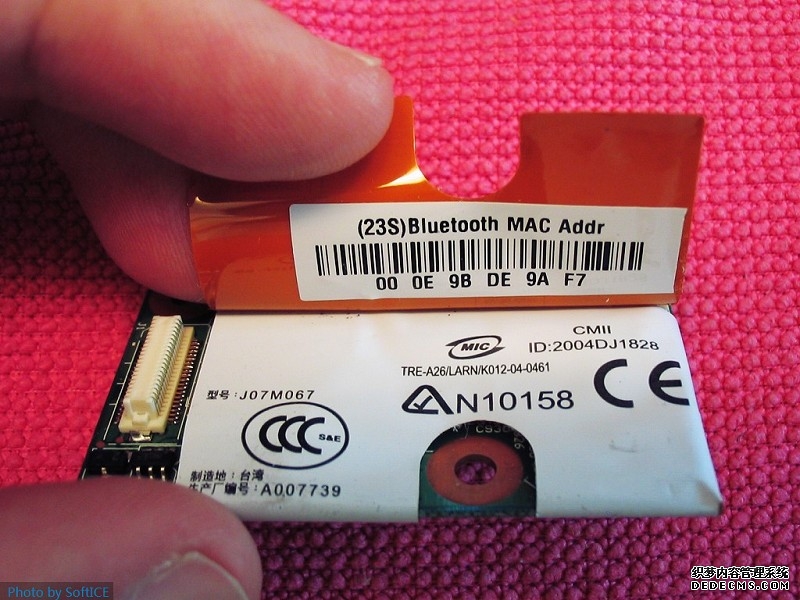

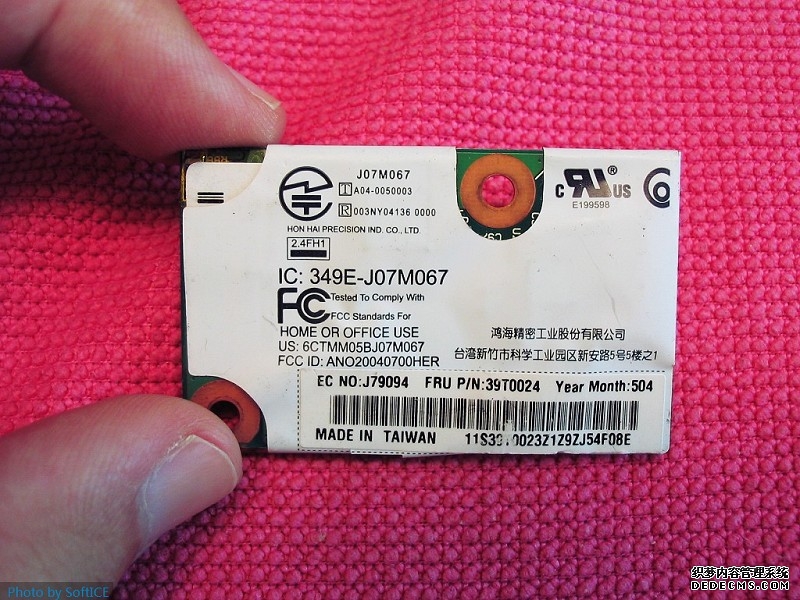

看，就是这家伙：

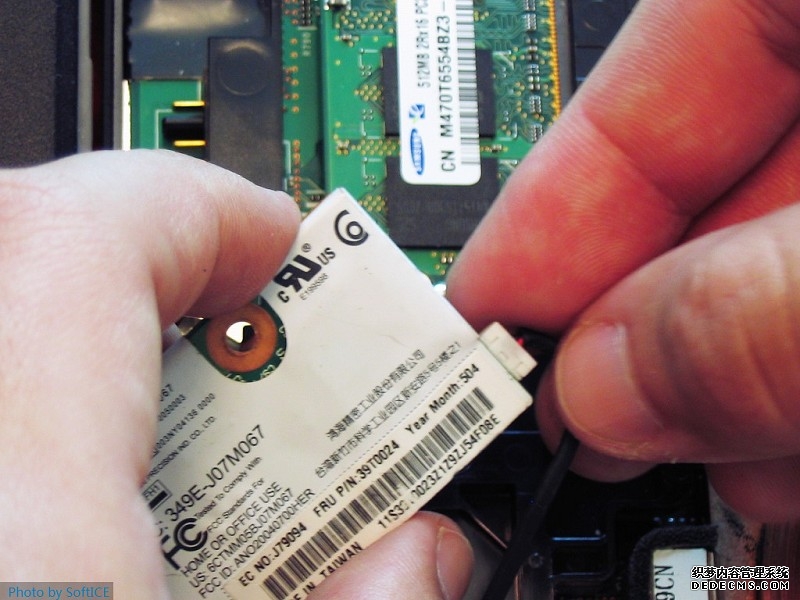

拆换modem很简单，先拆掉原配：

在这个modem下面，有一个固定和绝缘用的铝片，因为这个地方有一个温度感应器，所以我在这个铝片底下，贴上了一块0.5mm厚度的导热垫，来让底下的电路板利用这块铝片来散热：

帖好后的样子：

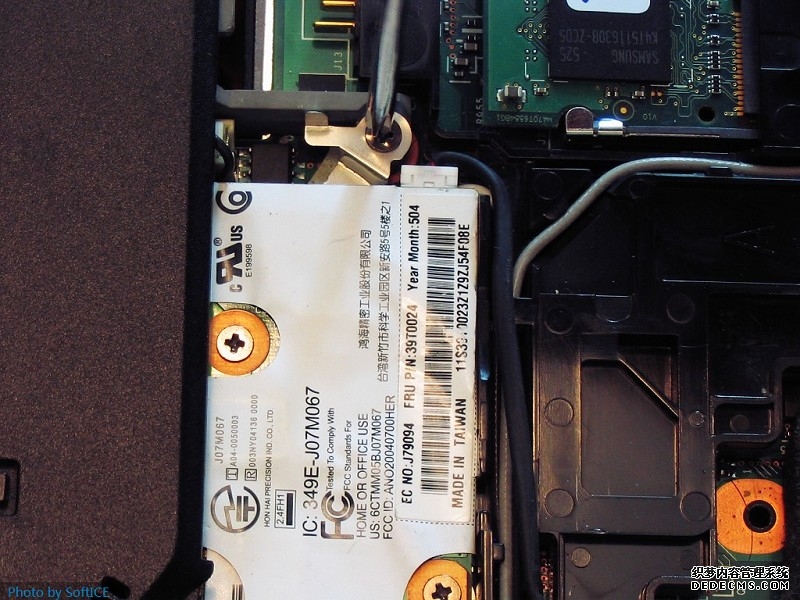

把铝片先装回去，这个是机器预留的蓝牙天线：

判断自己机器有没有预留的方法很简单，这个是专门网的一位朋友写的，就是透过屏轴的缝隙，看看是不是有3根线，其中那根白色的，就是蓝牙天线。如果没有内置，就得单独购买蓝牙天线，拆屏、装进去。这方面的文章也很多，我就不赘述了。心中暗喜一下，呵呵，幸好内置了，不然我就不会换这个bmdc3了。哈哈。

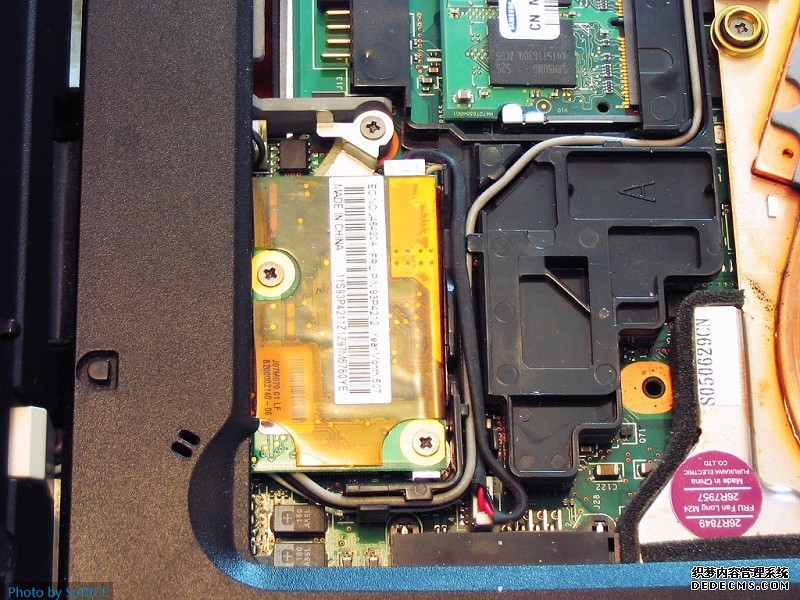

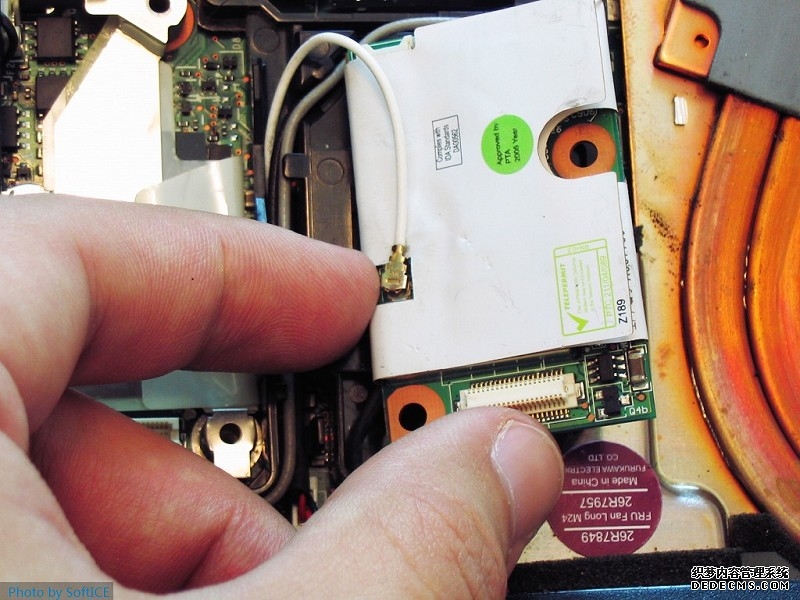

下面把天线插在bmdc3上：

接上剩余的线路：

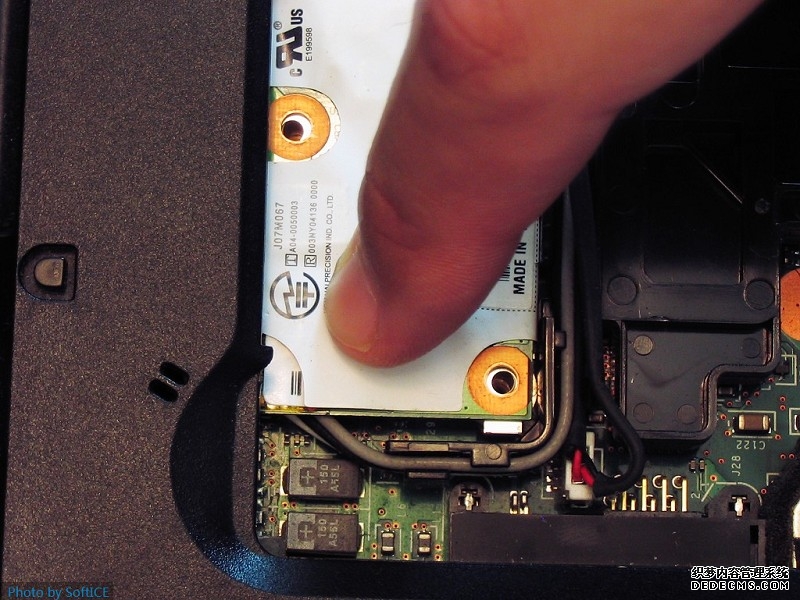

在这个位置轻轻按下去，把卡安装到位：

上紧螺丝：

这样，bmdc3+升级就完成了。哈哈，后面的那个+号代表“散热版”，具体温度评测在后面。

5、装南桥散热片

这个是最浩大的工程……虽然和登月不能比，但是还是很熬人的，要有足够的细心，把一个易拉罐弄成一个合体的散热片……

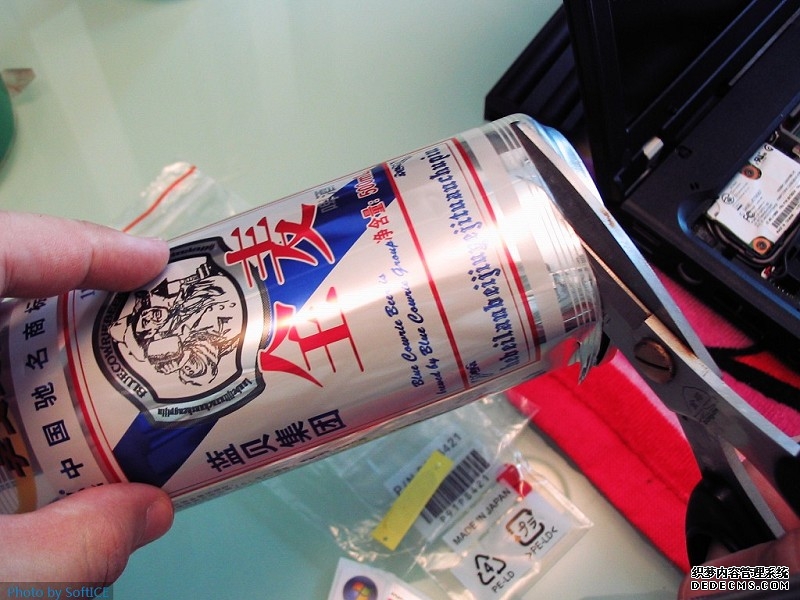

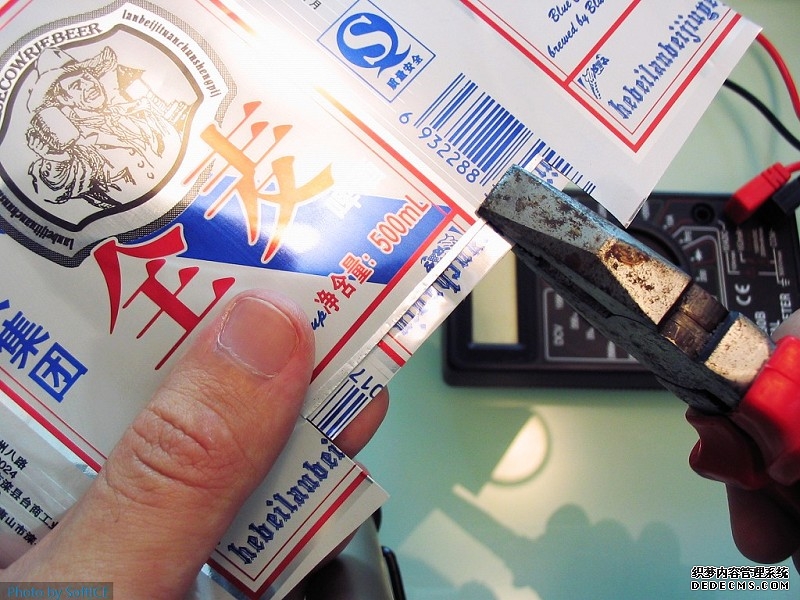

先用强力剪刀把易拉罐剪开。注意，先洗好再剪，不然痛不欲生：满地的啤酒滴，铺面而来的啤酒香让你忍不住想再来一瓶，加上粘粘的手感……无敌了……不过即使洗完了，我还是犯了个错误：剪的时候，里面剩下的水弄了半桌子，幸好没在敞开的小黑上面剪……晕，还是到水池边剪吧。剪好之后，用纸巾擦去上面的水分。

剪的时候注意安全，别和自己的手过不去，毕竟这东西锋利的很。还有一个事情不得再提，教训啊：绝对不要在敞开的小黑附近剪！因为有很多细节的地方，剪下去经常会把铝片的碎屑弹飞，要是飞到了小黑里面，而你有没发现，后果就……我就是弹进去了一个……现在也没找到……郁闷，把机器倒过来抖了半天，也不确定出来了没有……唉。

剪成了这个样子：

剪开后，铝片是卷曲的，得把它弄平。熨斗是没用的，只好利用桌子的边缘，用手拉住两边反复的拉锯动作，总算是基本平了。

这种材料其实是不导电的，但是后面还是要做好绝缘。测测电阻：

是无穷大：

这时，把无线网卡拿下来，观察下南桥以及周边的情况，决定用pc卡槽散热，用铝片将南桥的热量转移上去。因为电脑要经常移动，所以一定要稳固，因此要利用地形，用螺丝固定。周边的螺丝是两个键盘螺丝、光驱支架以及掌托固定螺丝口。但是如果用掌托螺丝，会导致掌托一个角略高，恐怕会变形，也影响手感，键盘螺丝也是一样的情况，如果要用GPU两边的键盘固定螺丝，一是绝缘不好做，二是铝片要打孔才稳固，三是键盘会被垫高约0.2mm，可能影响手感以及与CPU导热垫的密合程度，所以都放弃了。

最后决定，用固定光驱架的两颗螺丝来固定，顺便也起到一点散热效果。但是这样做难度相当高，因为光驱位的螺丝需要经历2个台阶，又不能影响到键盘下面的小红点线路板，只能把铝片也弯折成3及台阶形状才行。

Ok，既然决定了，就开始动手。

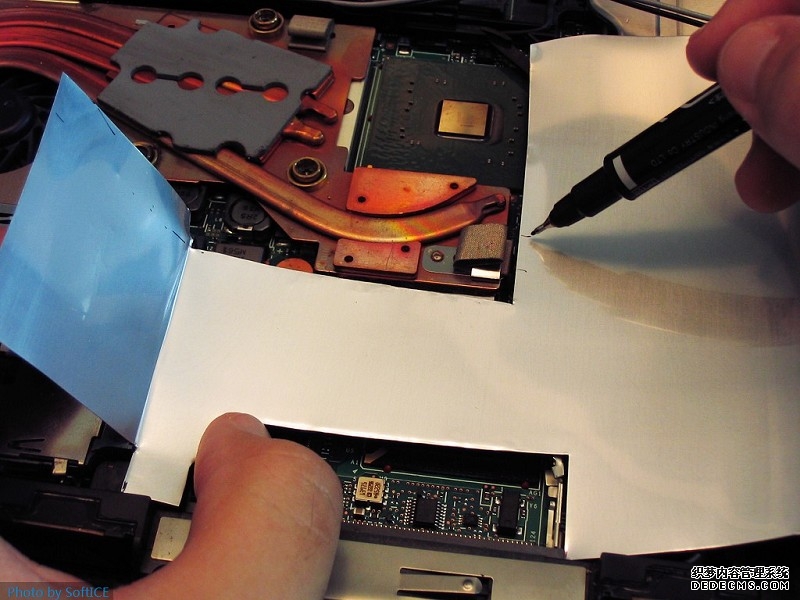

先从南桥开始，用光盘笔标出大概的位置，然后剪成形状：

这里注意我是把铝片的部分较长的边用钳子处理了一下，以提高机械强度，不然这铝片太软了，受热恐怕会变形：

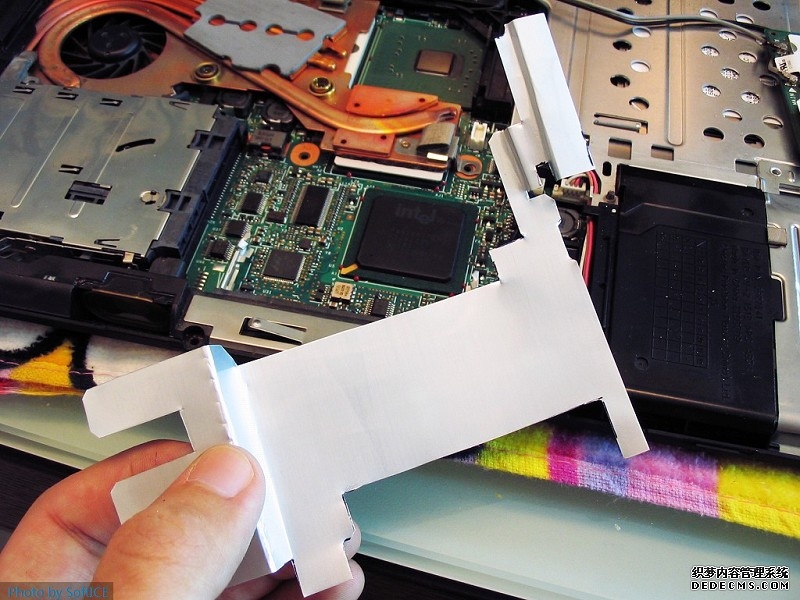

剪呀剪啊剪，终于弄成这个样子了：

其中返工了一次，这就是为什么要2个啤酒瓶的原因之一……

易拉罐的铝片太脆了，极限就是2次弯折。所以弯折的时候一定要一次成型，不然，铝片就断了。这个要记住，不然，返工还是很痛苦的……

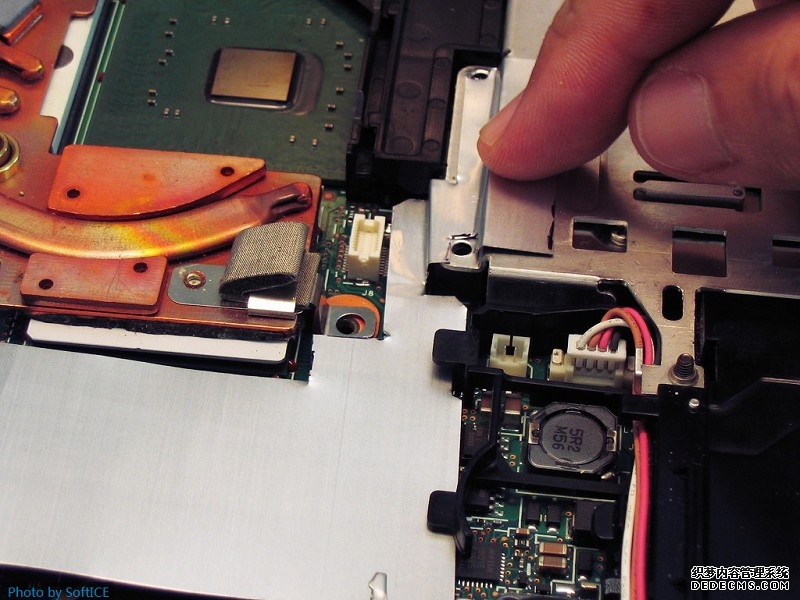

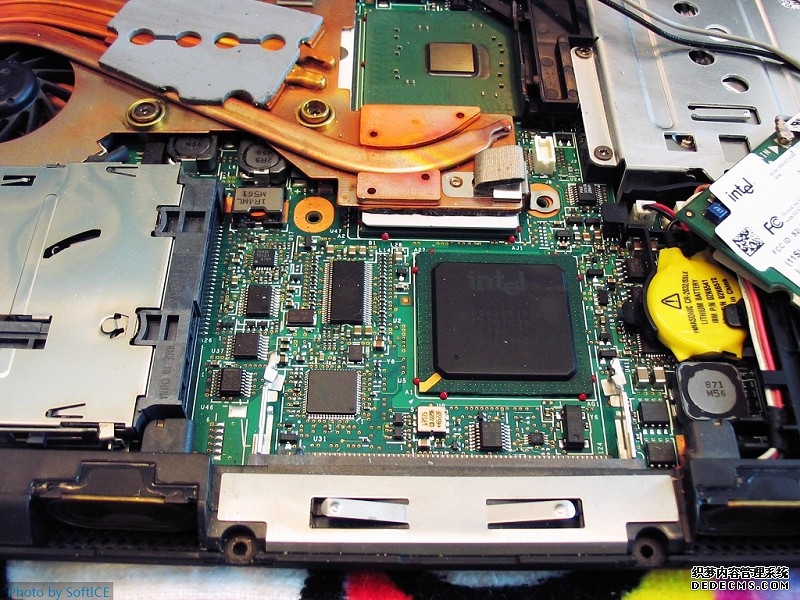

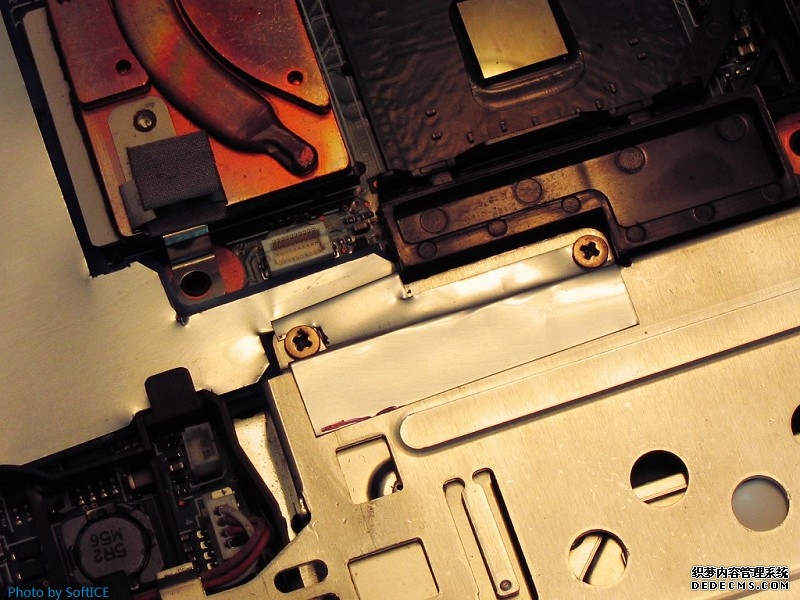

剪的差不多了，装进去看看合适不合适。利用光驱架的两颗螺丝卡住，将铝片放在CMOS电池架下面：

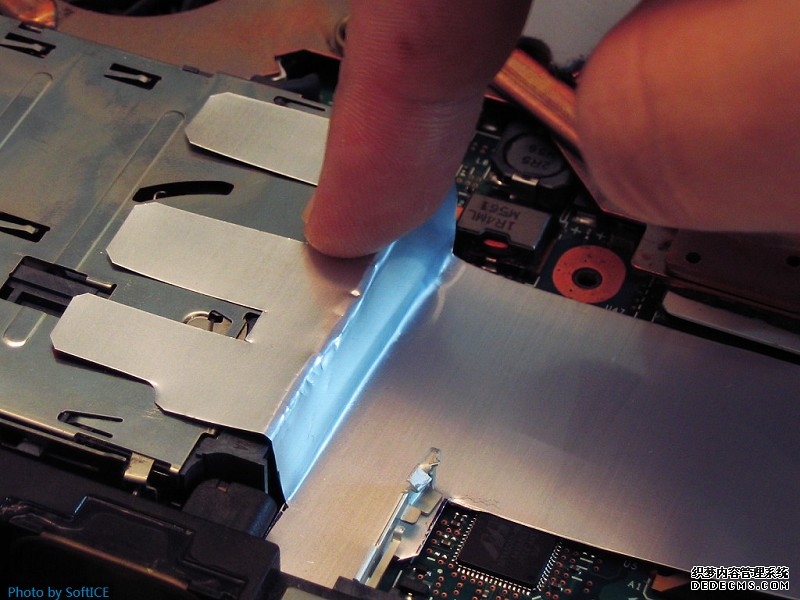

另一边，铝片放在PC卡槽上面：

我在拆掌托时发现掌托上居然有pc卡上孔对应位置的灰尘集中点，我估计掌托距离这个pc卡槽还是有一点距离的。所以，在这里加高约0.2mm，并不影响掌托的高度。但是要注意，铝片要留出来pc卡活动部件的空余，也不要越过PC卡上凸起部分，不然高度就超标了。

既然位置没问题，下面给散热片底下加上绝缘层，用了我心爱的一个塑料袋，质地很好，颜色也很好，估计受热问题应该不会太大。注意，袋子上的logo已经删掉，感谢版主的提醒，使我在论坛发帖生涯中又有了知识性的飞跃！

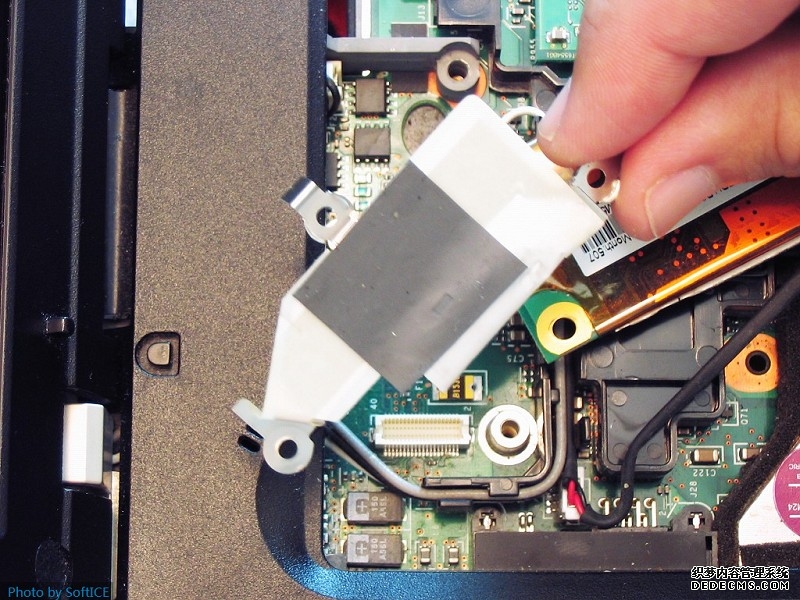

大致剪出散热片的形状，然后在上面用美工刀划出南桥的位置（用光盘笔帮助定位），一个方块形状的空缺。由于太兴奋，所以忘记拍照了……弄好南桥空缺后，在散热片底下粘上3M导热帖，然后用剪子把多余的部分剪掉：

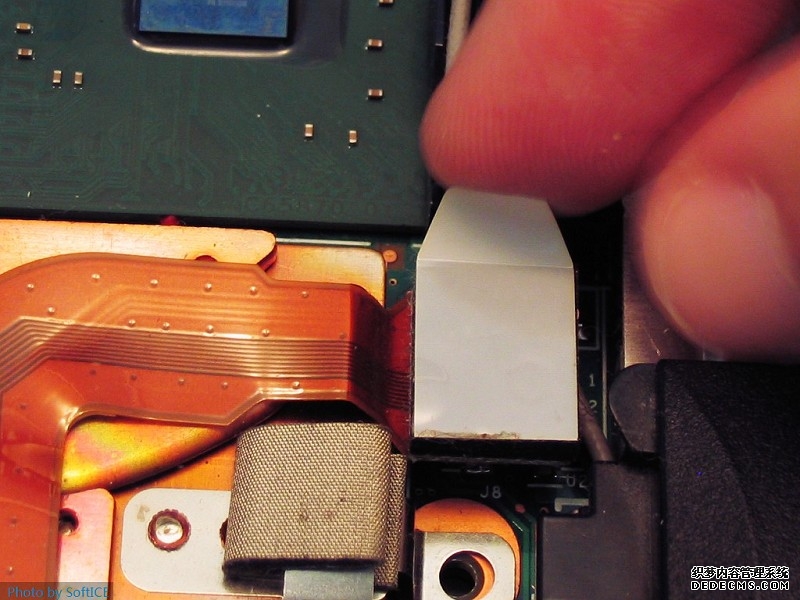

这样散热片部分就做好了。下面安装上去。先在南桥上面贴上3M导热帖，图上的帖纸的另一层还没去掉，去掉后是半透明的：

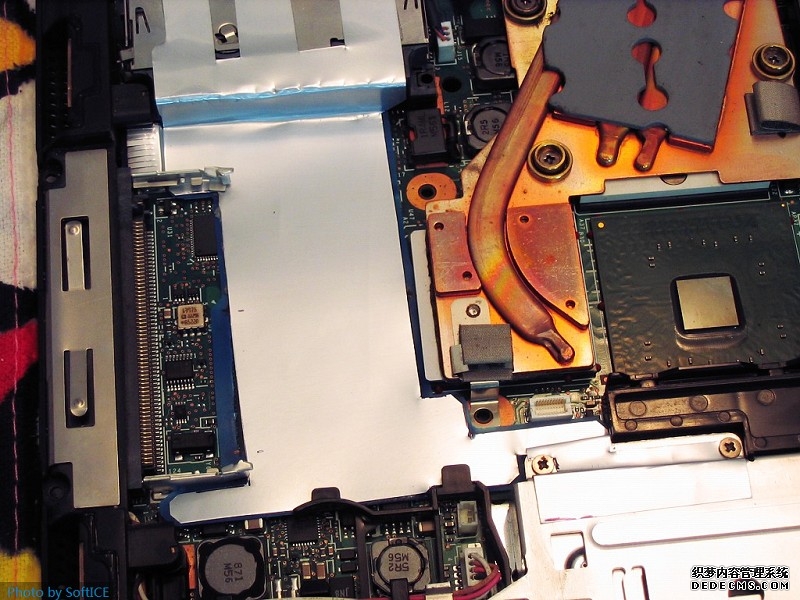

装上散热片：

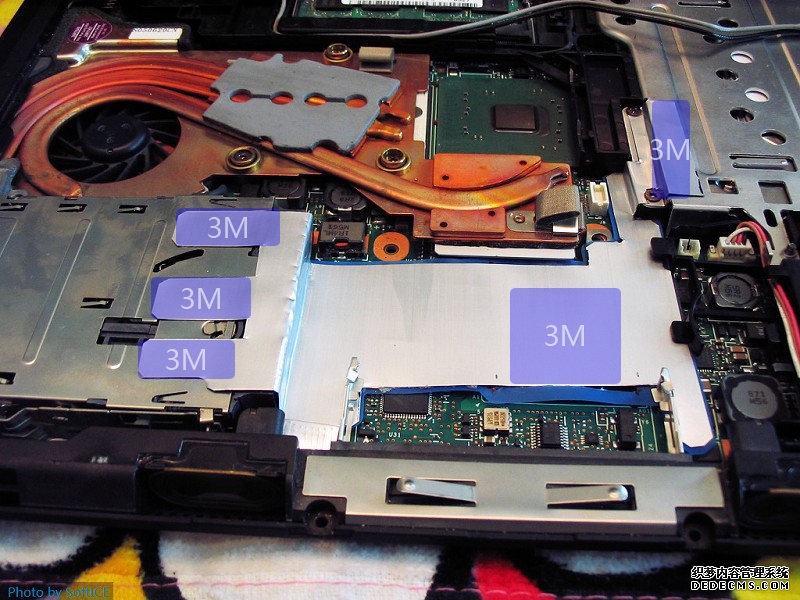

在装之前，在图上画圈的位置先粘好3M导热帖。怎么样，看起来还不错吧，看看光驱架螺丝固定的情况：

下面点看看：

注意，不要把散热片表层涂成黑色。因为上面的是无线网卡，银色有助于反射无线网卡的红外线辐射，不然，南桥的温度会不降反升。也不要和GPU芯片连在一起，因为往往GPU比南桥还热。

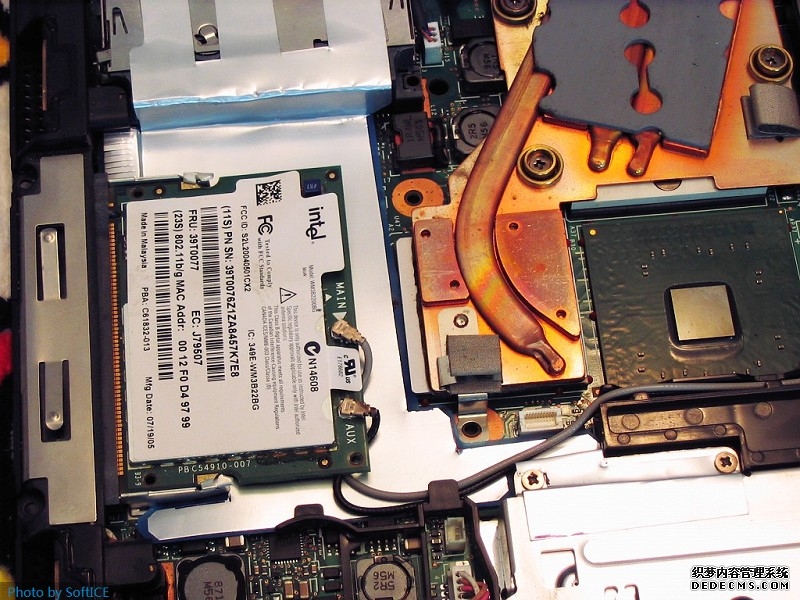

装上无线网卡：

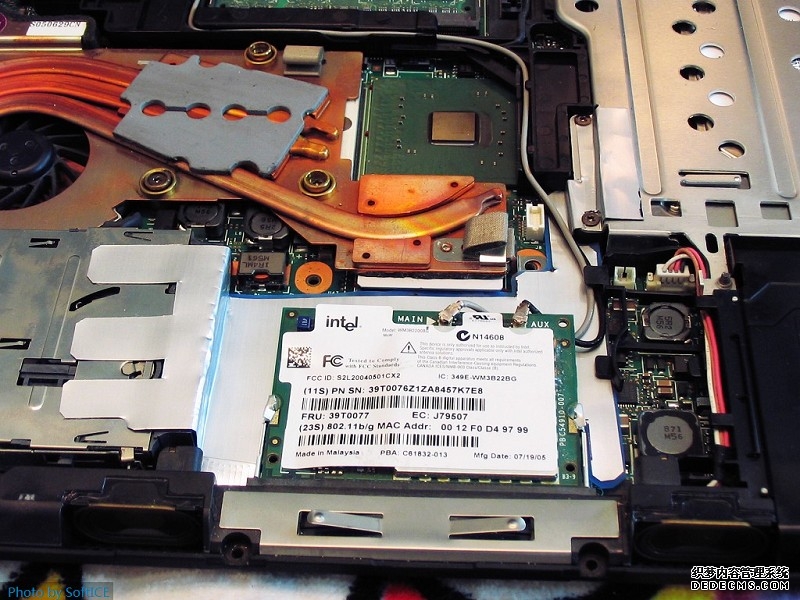

无线网卡的天线刚好压在了南桥芯片上，这样也不愁3M帖脱落的问题了，呵呵：

南桥散热片搞定！这时候已经很累了，不过坚持，坚持一下。我知道，看文其实也累，如果你受不了了，还是去喝杯水吧。

6、装北桥散热片

喝水回来继续讲。南桥是最大的工程，相对北桥就比较简单了，因为也没那么热。

用铝片的边角料就能做散热片了，用光盘笔画一下位置，剪出来另一个散热片：

为了不和刚才做的南桥散热片冲突，这里有个向上的弧度，呵呵，装上看看位置：

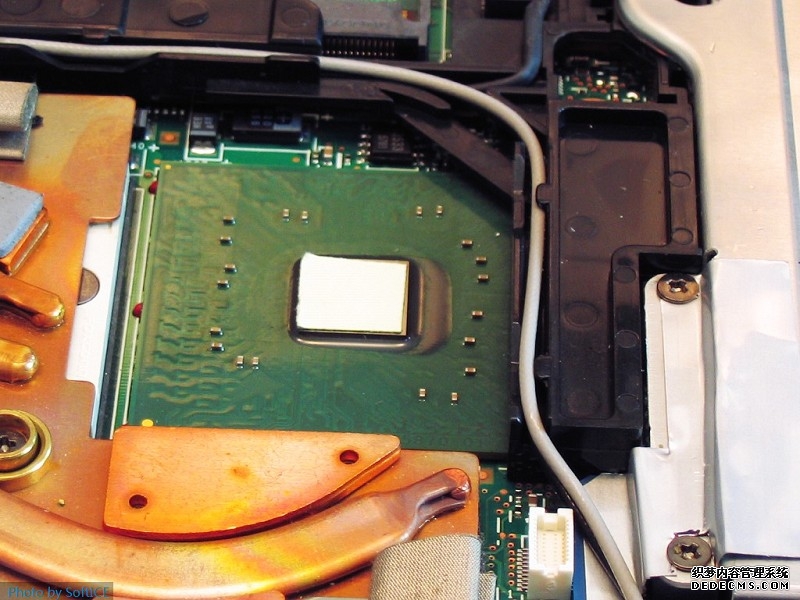

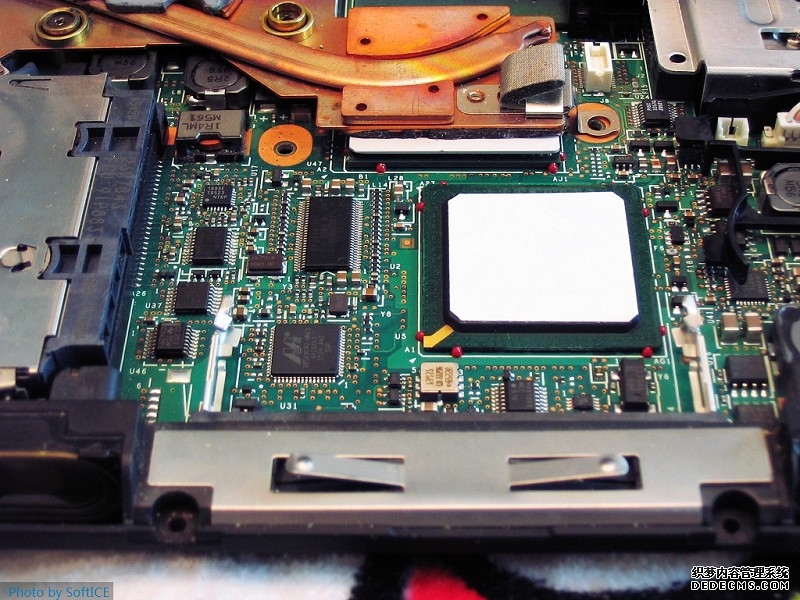

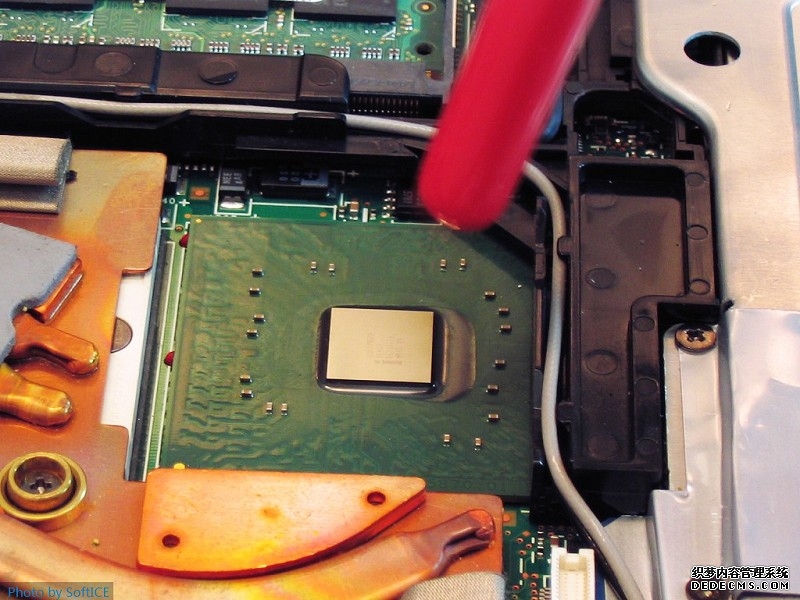

准备在北桥芯片上帖3M导热帖。先用酒精擦拭表面，去除指纹等等，再用吹气球吹一吹灰尘：

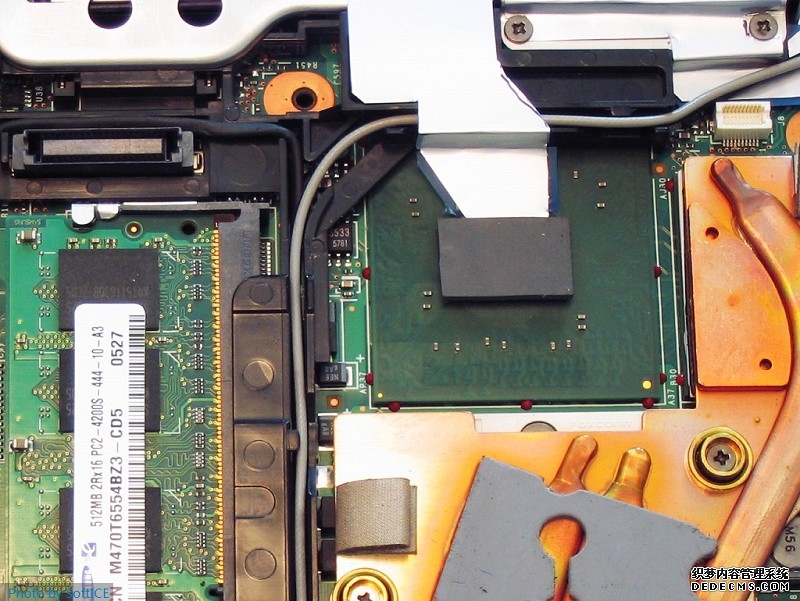

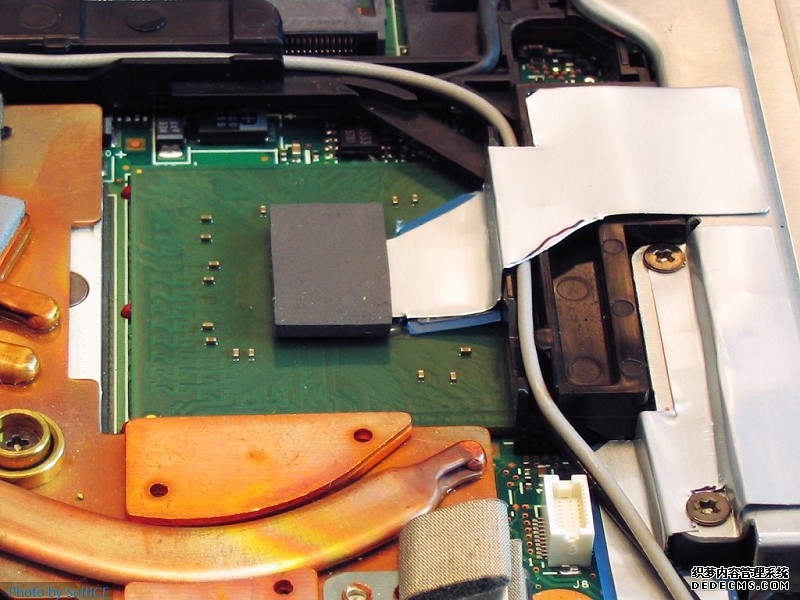

贴上3M导热帖：

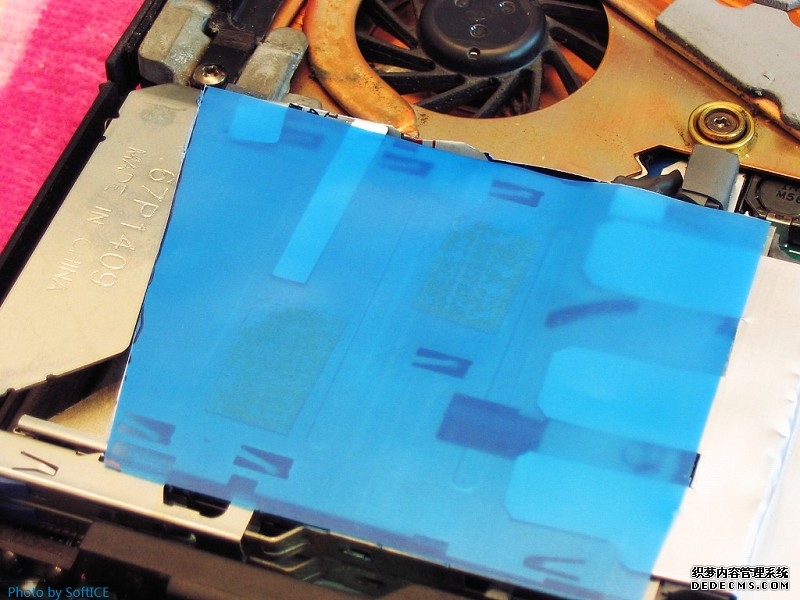

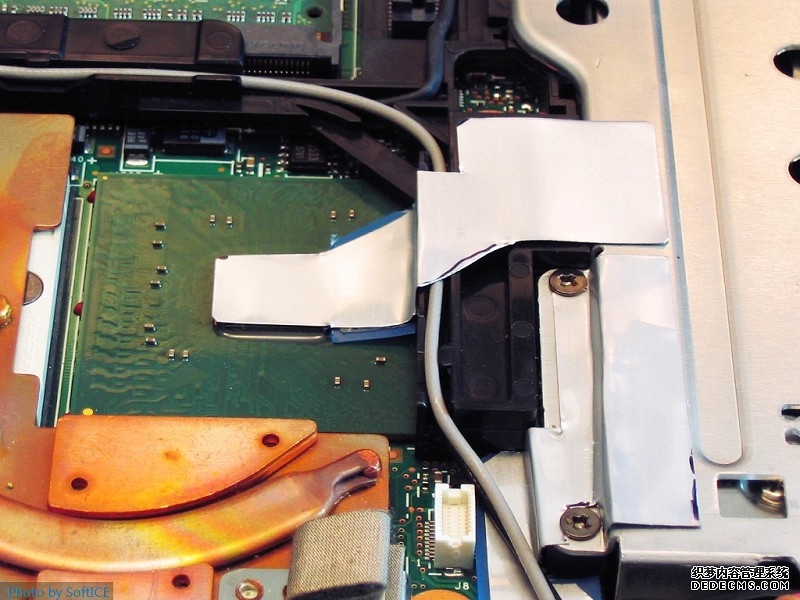

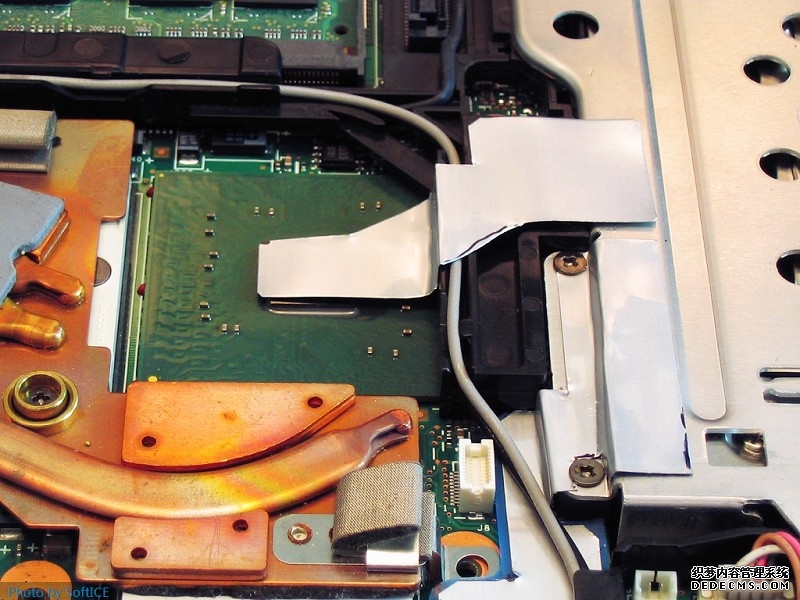

给北桥散热片的底下也加上绝缘层，然后，在相应的位置贴好散热贴，就可以装上啦：

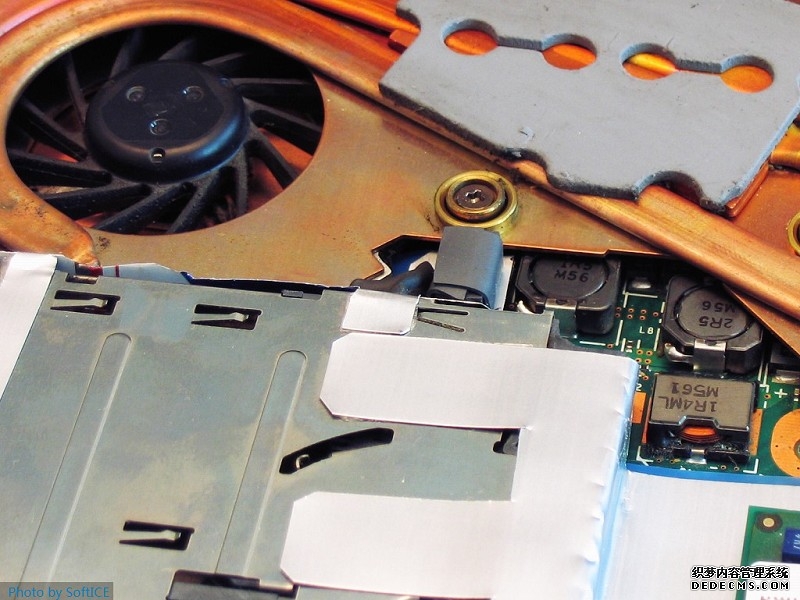

做到这里，得考虑一下固定问题。这个散热片没有螺丝固定，仅仅用胶纸帖起来。在光驱架上面的那部分，有键盘可以压住固定，在芯片这一段，我用了一个厚度为2mm的导热硅胶垫：

这样，厚度刚好达到键盘下面小红帽电路板的高度，可以恰好抵住散热片和芯片。这样，北桥散热片就做好拉，把北桥的热量传递到光驱架上面去。

7、装HDAPS散热片

根据温度感应器分布图，找到这个小东西。在fancontrol里面，它的温度也不低。因为它离PC槽比较近，就用PC槽散热吧。先根据形状做个散热片：

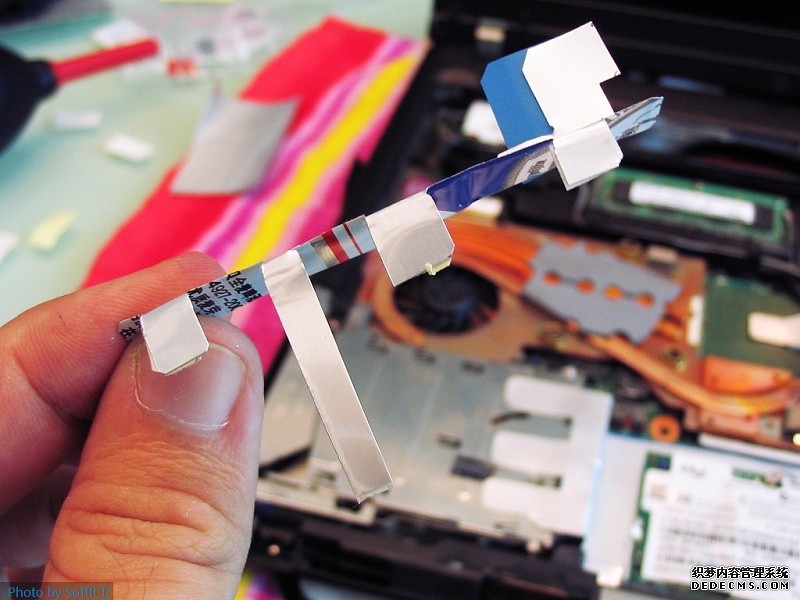

这个是成品，中间过程忘记拍照……很简单，用光盘笔画好位置，剪出来就是了，这个折叠的时候要一次成型，不然又要返工了……

思路是，把芯片上的温度利用这个散热片散热，以及导到PC槽上面。这个长度是为了盖住PC槽侧面的空洞。因为在拆机过程中，发现PC槽靠近风扇一侧有很多灰尘，也根据前文的入风口测试，证明这里就是进空气的地方。但是这里进空气有点浪费，直接从风扇排掉了。所以加一个档片，让空气从其他地方更多的流入。但是因为PC槽被加了这么多的散热片，所以没有用胶纸把孔全部贴住，而采用档片的形式，空气还是能流进去一部分的，来加强PC槽的散热。

搞定了，装上去：因为在侧面，看的好像不大清楚：

上面的那个灰色的东西，是3个2mm厚度的导热硅胶垫叠起来的。目的是装上掌托后，可以利用掌托的边框压住这个散热条与芯片紧密接触。当然，芯片和散热条之间也是加了3M导热贴的。

再从这个角度看看：

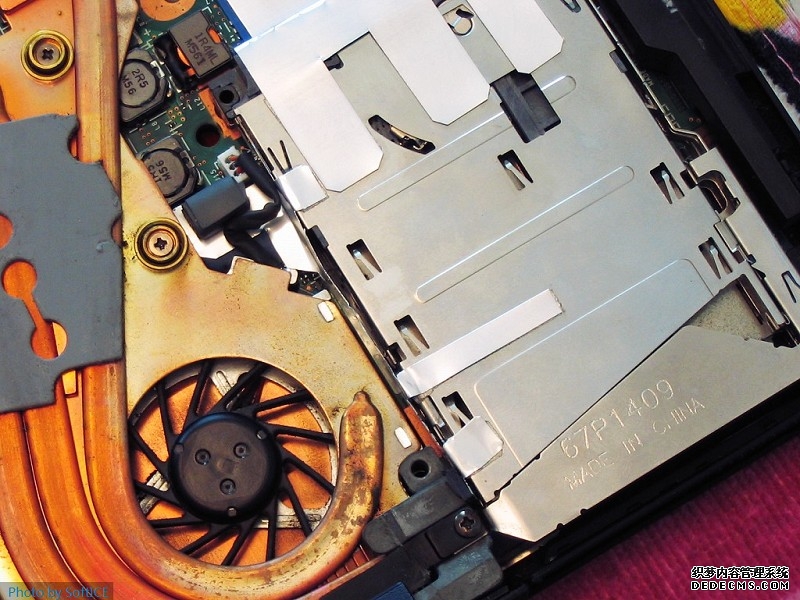

这个散热片的另一段，那个尾巴，也是用3M导热贴贴在PC卡上的，装上掌托后，会压住这些尾巴，就不用担心滑落的问题了。

最后，再把PC卡槽处理一下，把顶端的几个小孔封住，用的还是我心爱的蓝色袋子：

行了，这样就搞定了五个部分的散热改造。其实，由于事先规划不是很到位，其实北桥、南桥、HDAPS可以用一块铝片整体搞定，那样就好多了……

8、清理

这个时候，千万要仔细检查一下，有没有多余的铝片、纸屑在机器里面，不然发生意外，就得不偿失了。

9、装CMOS电池、掌托、键盘、主电池，开机测试

确认没有问题后，按反步骤装好CMOS电池、掌托、键盘、主电池，开机试试看有没有问题。一切OK，哈，继续！

10、更换灯板

蓝牙装好了，没有蓝牙灯怎么行。顺便，把T43最小成本升级成T43p！虽然只是改了个标签……但是带来的心理满足，带来的回头效应，带来的XXXX……这其实是烧包表现，我老婆名言。

先拆顶壳的灯板：

还是这根无敌针，这个灯板粘的很紧，得费点力气才弄的下来。幸亏喝了啤酒，不然哪里舍得下手。不过总算是弄下来了……看看灯板背后的故事，让我想起了机器人小I：

粘新的上去：

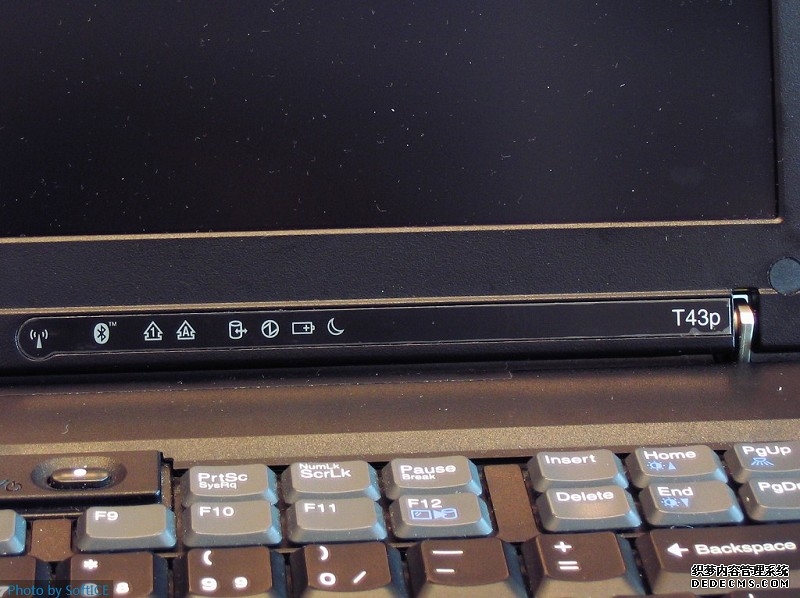

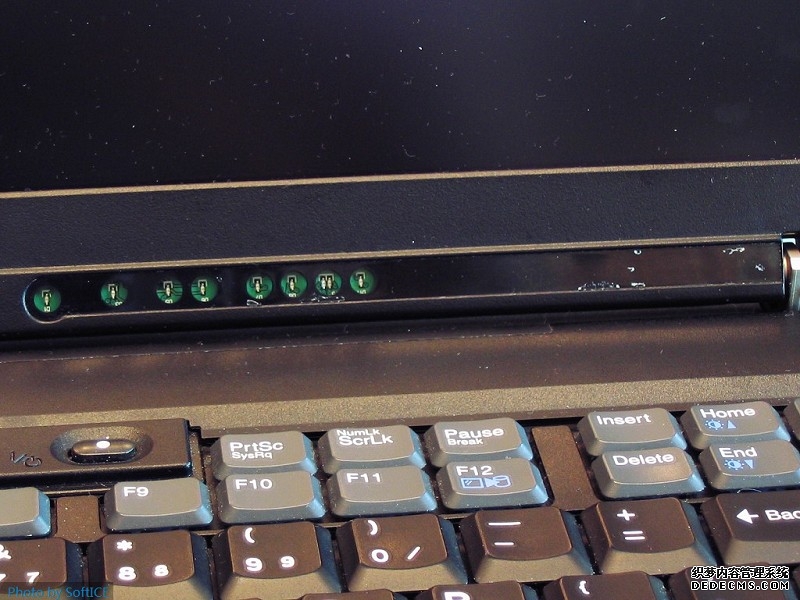

呵呵，有蓝牙了。这个要注意，因为灯板稍稍比边框小一点点，所以很容易粘歪，比如我那个。仔细看能看出来，而且，粘歪了容易漏光……晕，实在舍不得再揭下来了，就这样吧。为了美丽，把灯板上的保护塑料层撕掉了。再次后悔ing……

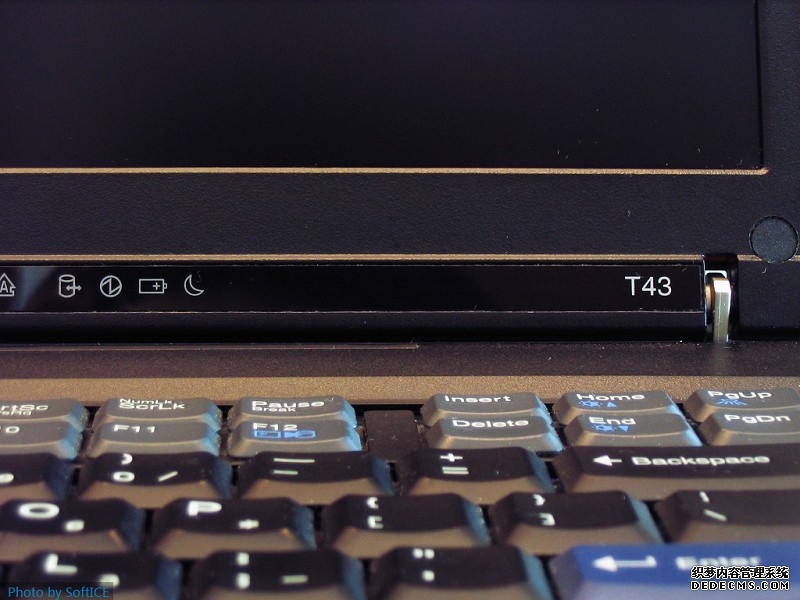

再来换前面的：

撕掉灯条，机器看起来非常二手，当时心里一阵酸楚。陪伴了我2年的小黑，我真的下的了手哎。赶紧贴新的上去：

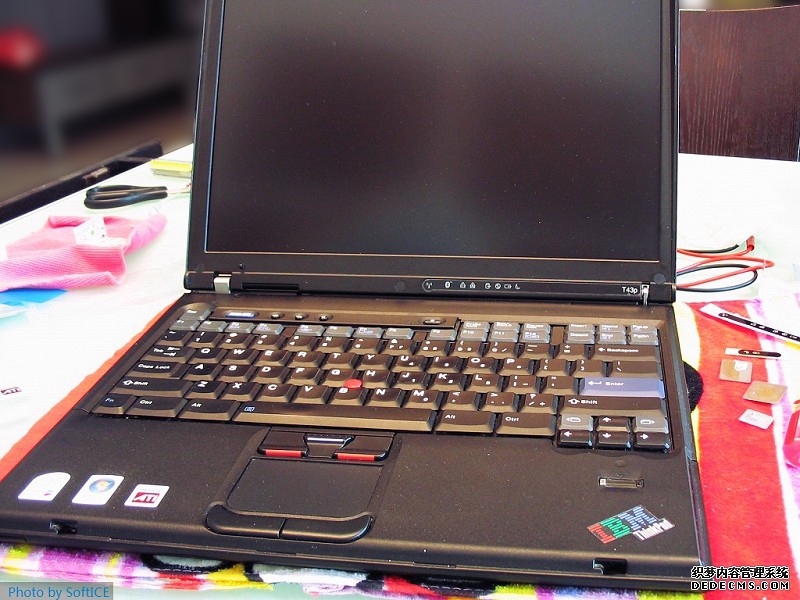

恩，这下子又好看了，心里也滋润了，人也滋润了。哈哈！T43p！

这两个灯条和原装的质量一摸一样，让我心里还是很安慰的。呵呵。
11、更换掌托标签

下面是掌托标签，有了换灯板的经历，心已经硬了，来吧，让我弄掉你。哎？怎么用指甲扣不下来？——||用针在边缘轻轻一挑，没费任何力气就下来了……我晕，原来粘的这么不牢靠啊。就这样取下来3面镜子。为什么说是镜子呢，感兴趣的朋友可以去搜索我的处女贴。

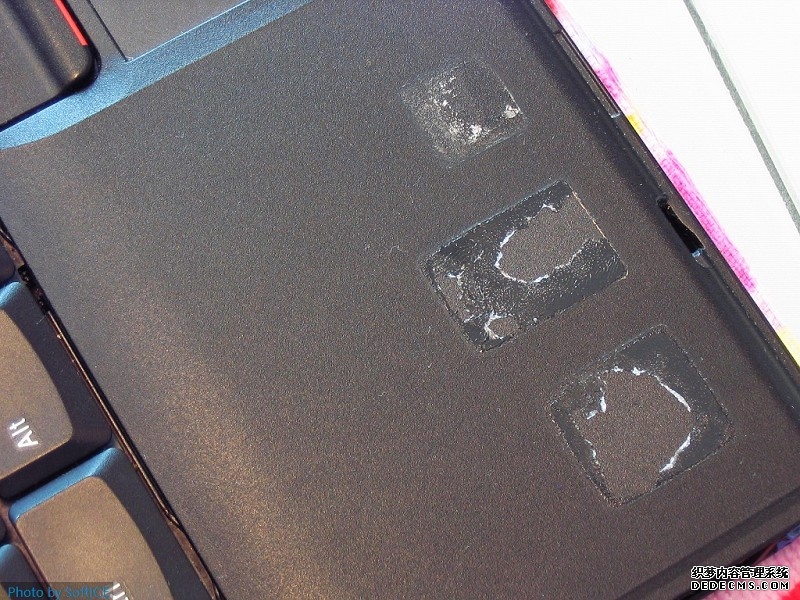

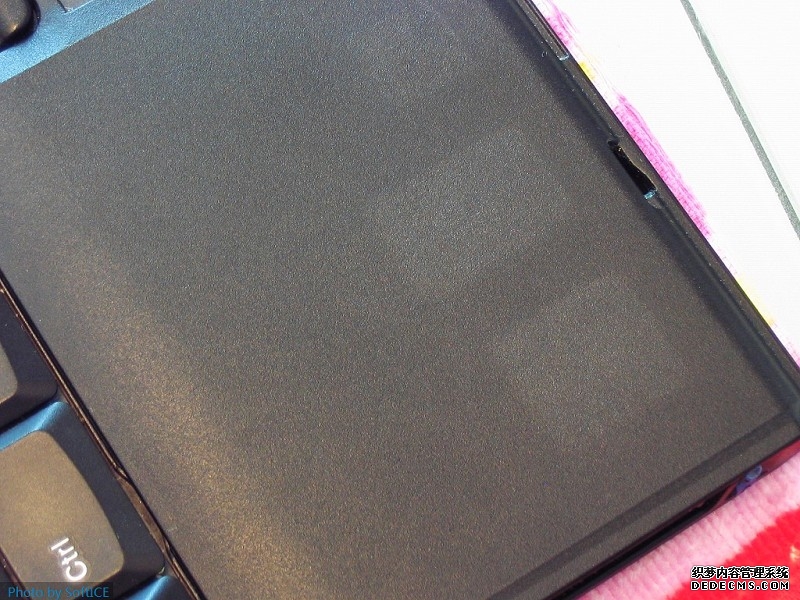

不过，揭下来后，满目疮痍：

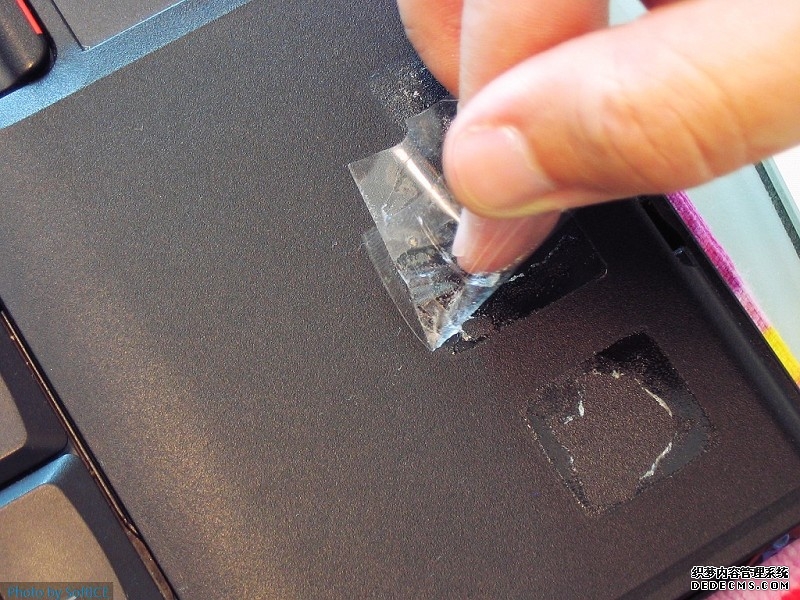

别着急，用胶带可以轻松搞定：

这种标准的以毒攻毒的手段，可以用在任何不干胶残留的场合，比如杯子上贴的不干胶标签撕坏了，用这种方法，保证无残留，保证绿色，保证不含磷……说实话那个绿色大米，贵的要命，味道也不见得怎么样。又扯远了。

看，粘好了。由于本人的相机质量太好，把标签的痕迹都拍出来了。这个是晚上照的，光线不是很足，拍这种黑色的东西，曝光时间经常在1秒以上，Orz……其实没看上去那么明显。来，粘新的上去：

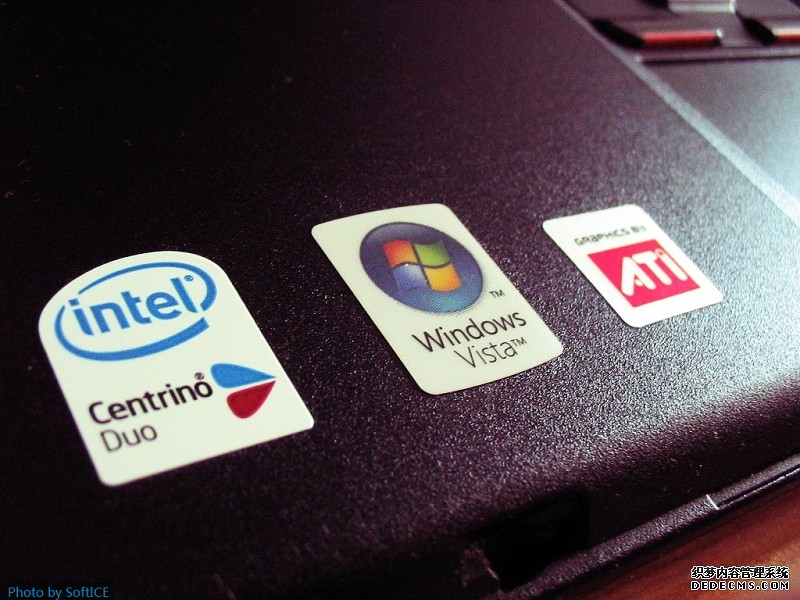

哈哈，还算完美吧，虽然Ati标签歪了，但还是瑕不掩瑜的。今天早上我又拍了张，以前的那些痕迹在使用一天后完全消失了：

不过，新迅驰和这个Vista的标签看起来太白了，和黑色的底色相称不大协调，可能是我还不大适应吧……但是我的电脑现在看起来想一台二手键盘的新T43p了！
